Lab 01 : Création de Machines Virtuelles (VM)

À l’issue de ce lab, vous serez capable de :

  • créer une paire de clés SSH ;
  • créer et configurer un Security Group ;
  • créer une VM (machine virtuelle) dans le Cloud public ;
  • sélectionner une OMI et définir les caractéristiques de la VM ;
  • associer un Security Group et une paire de clés à une VM ;
  • utiliser Cloud-init pour automatiser la configuration d’une VM lors de son premier démarrage ;
  • vous connecter à une VM Linux en SSH ;
  • vérifier qu’une application web est accessible depuis Internet.

Architecture du lab

L’architecture mise en œuvre dans ce lab est volontairement simple : la VM sera créée dans le Cloud public avec un Security Group autorisant le trafic HTTP et SSH. La VM exécutera Ubuntu 22.04 avec Apache 2 et PHP installés via Cloud-init.

Remarque : une VM créée dans le Cloud public reçoit automatiquement une adresse IP privée et une adresse IP publique. Aucune allocation manuelle d’IP publique n’est nécessaire pour ce lab.

Avant de commencer, vous devez disposer :

  • d’un compte OUTSCALE actif ;
  • d’un accès à Cockpit ;
  • d’un terminal SSH ;
  • d’une connexion Internet ;
  • de votre adresse IP publique, afin de limiter l’accès SSH à votre poste.

Le lab utilise la région eu-west-2.

Remarque : l’interface Cockpit peut évoluer. Les noms ou l’emplacement de certains boutons peuvent différer légèrement des captures d’écran fournies dans ce lab.

Une paire de clés permet de vous authentifier auprès de votre VM Linux sans utiliser de mot de passe.

La paire est composée :

  • d’une clé publique, enregistrée par OUTSCALE et associée à la VM ;
  • d’une clé privée, téléchargée sur votre poste de travail.

Important : conservez précieusement la clé privée téléchargée. OUTSCALE ne peut pas vous fournir une copie de cette clé en cas de perte.

  1. Ouvrez Cockpit.

  2. Sélectionnez la région eu-west-2.

    Sélection de la région eu-west-2

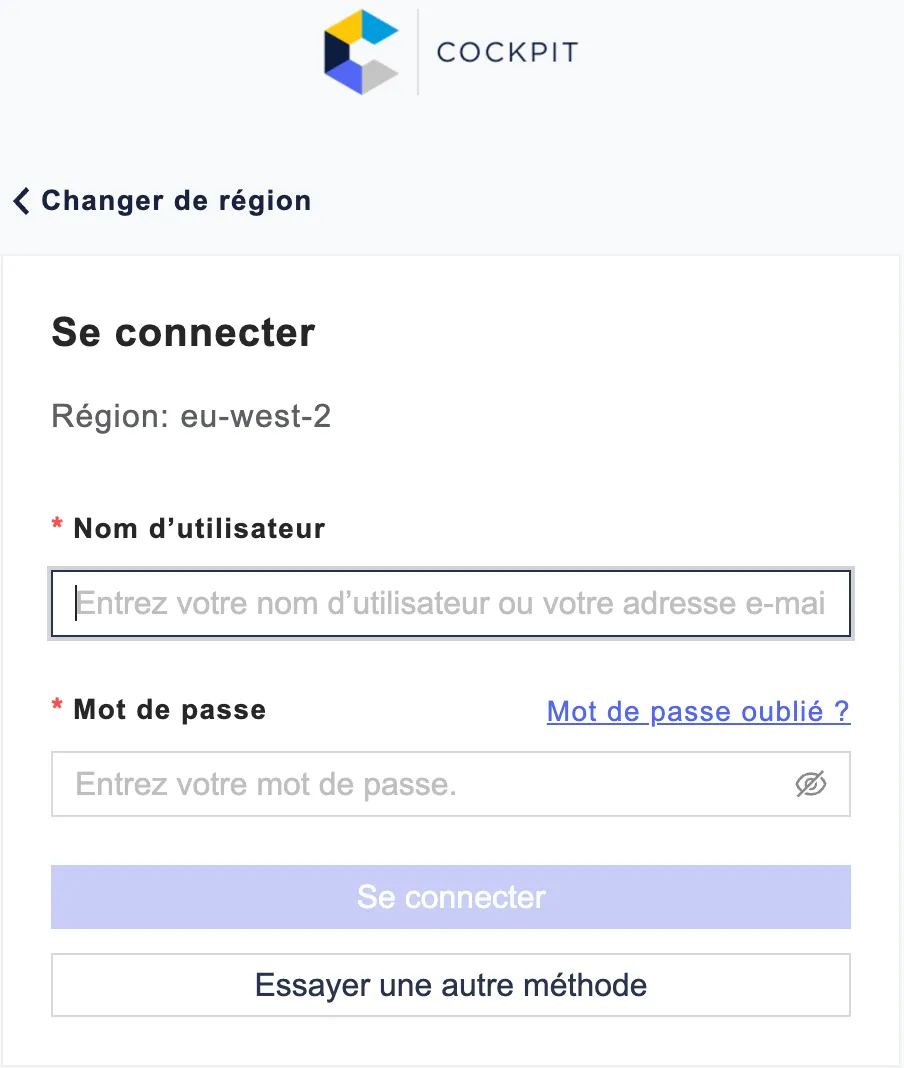

  3. Connectez-vous.

    Connexion à Cockpit

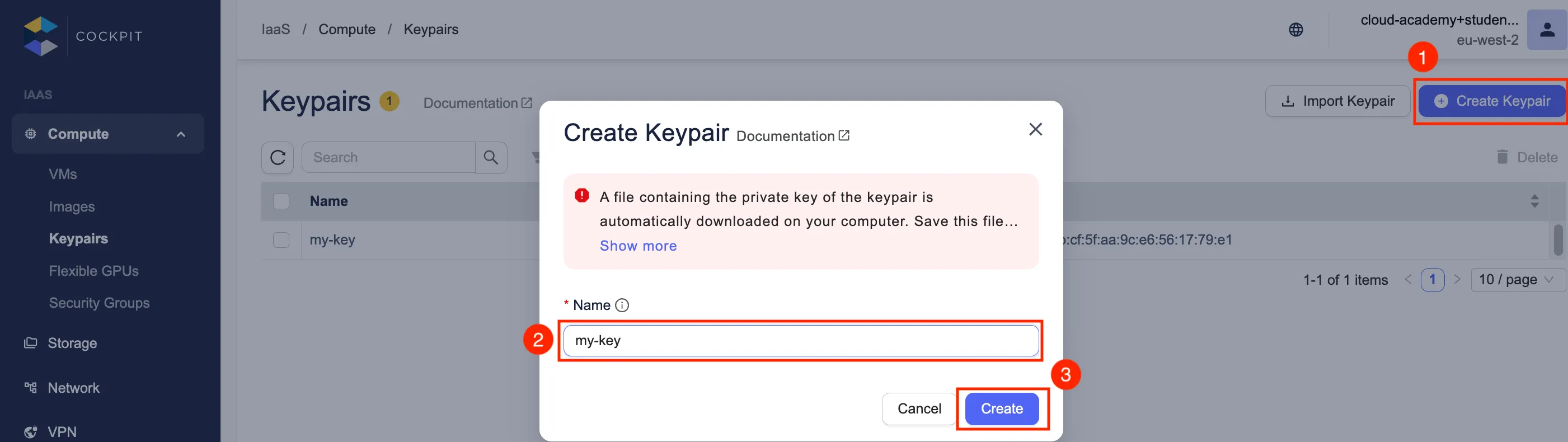

Création d'une paire de clés

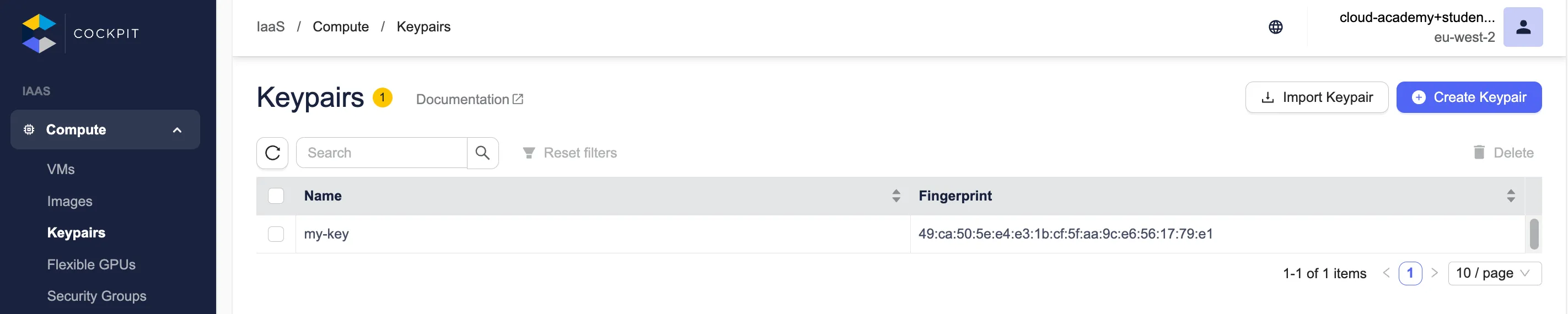

  1. Dans le menu, sélectionnez Compute > Keypairs.

  2. Cliquez sur Create Keypair.

  3. Dans le champ Keypair name, saisissez :

    architecte-lab01
  4. Cliquez sur Create.

  5. Le navigateur télécharge la clé privée.

    Le fichier est généralement nommé :

    outscale_architecte-lab01.rsa
  6. Enregistrez ce fichier dans un emplacement sécurisé.

Important : ne partagez jamais votre clé privée et ne la publiez pas dans un dépôt Git.

Un Security Group permet de contrôler les flux réseau entrants et sortants associés à une VM.

Pour ce lab, nous allons autoriser :

  • le trafic HTTP sur le port 80 depuis Internet ;
  • le trafic SSH sur le port 22 uniquement depuis votre adresse IP.
  1. Dans le menu, sélectionnez Compute > Security Groups.

  2. Cliquez sur Create security group.

  3. Dans le champ Name, saisissez :

    architecte-lab01-webserver
  4. Dans le champ Description, saisissez par exemple :

    Security Group du serveur Web du Lab 01 de la formation architecte
  5. Ne sélectionnez aucun Net.

    Le Security Group sera ainsi associé au Cloud public.

  6. Cliquez sur Create.

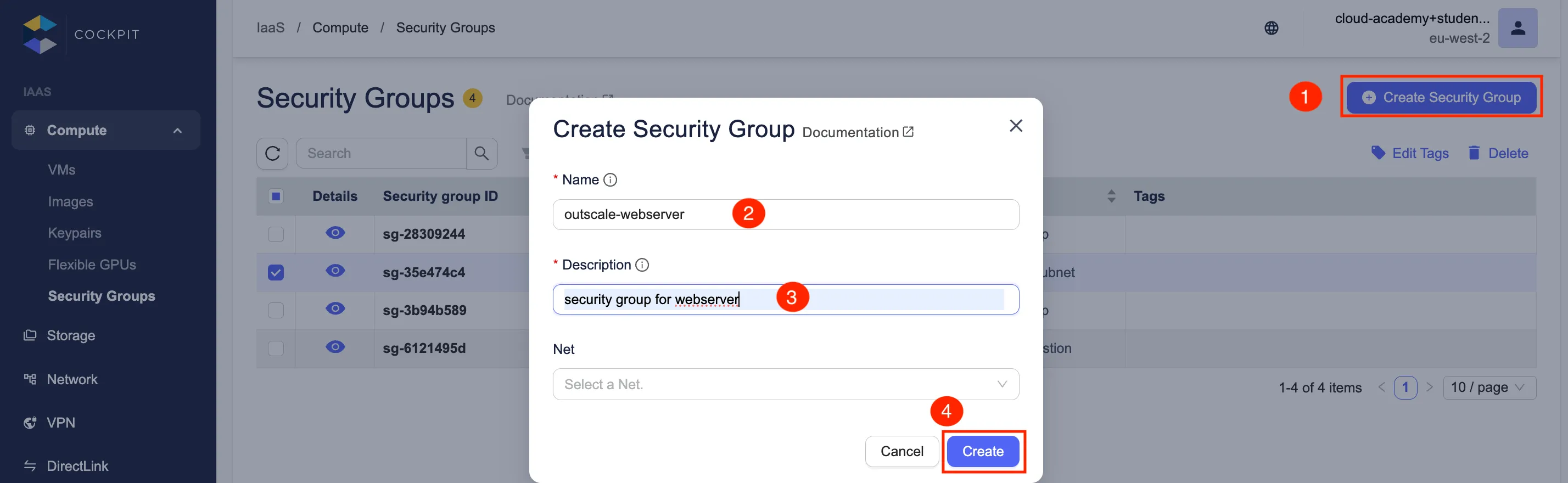

Création d'un Security Group

Remarque : un Security Group du Cloud public peut être utilisé par les VM du Cloud public. Lorsqu’un Security Group est associé à une VM, il contrôle les flux réseau de son interface réseau.

Le Security Group doit maintenant être configuré pour autoriser les flux nécessaires.

  1. Dans le dashboard Security Groups, cliquez sur le nom du Security Group architecte-lab01-webserver.

  2. Ouvrez l’onglet Inbound rules.

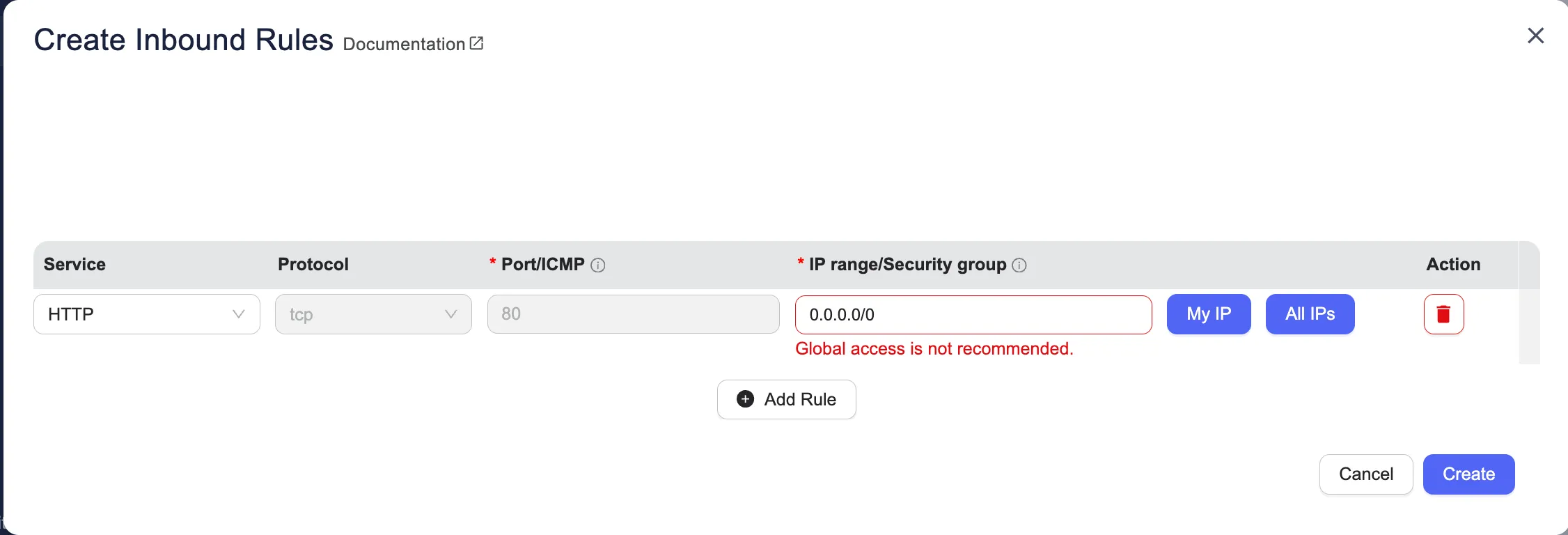

  3. Cliquez sur Create Inbound Rules.

  4. Dans Service, sélectionnez :

    HTTP

    Les paramètres suivants sont renseignés automatiquement :

    Protocol : TCP
    Port : 80
  5. Sélectionnez All IPs.

Cette règle permet à n’importe quelle adresse IPv4 d’accéder au serveur Web sur le port TCP 80.

Remarque : ne cliquez pas encore sur Create. Restez dans la boîte de dialogue pour ajouter la règle SSH.

  1. Dans la même boîte de dialogue, cliquez sur Add Rule.

  2. Dans Service, sélectionnez :

SSH

Les paramètres suivants sont renseignés automatiquement :

Protocol : TCP
Port : 22
  1. Sélectionnez My IP.

  2. Cliquez sur Create.

Les deux règles apparaissent dans l’onglet Inbound rules. La règle SSH est limitée à votre adresse IP publique.

Configuration des règles du Security Group

Attention : l’accès HTTP depuis Internet est nécessaire pour cet exercice. En revanche, il est préférable de limiter l’accès SSH à une adresse IP connue plutôt que d’autoriser 0.0.0.0/0.

Nous allons maintenant créer une VM Ubuntu 22.04 et utiliser Cloud-init pour installer automatiquement Apache et PHP.

Les OMI officielles OUTSCALE intègrent Cloud-init. OUTSCALE publie régulièrement de nouvelles versions des OMI officielles ; il est donc recommandé de sélectionner l’OMI Ubuntu 22.04 la plus récente disponible dans la région.

Important : ne renseignez pas nécessairement un ID d’OMI manuellement. Dans Cockpit, recherchez ubuntu-22.04 et sélectionnez l’OMI officielle OUTSCALE la plus récente.

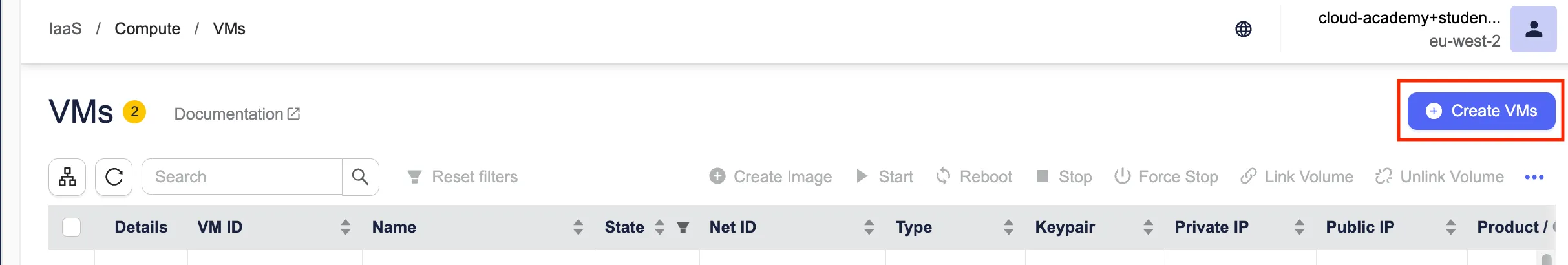

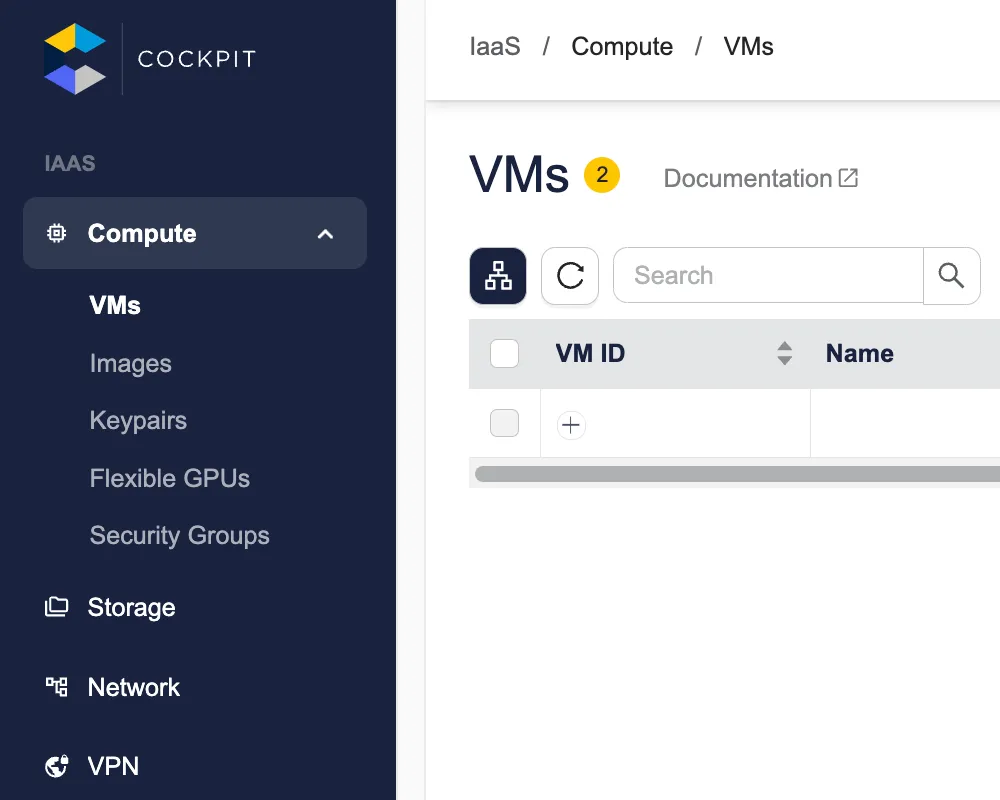

  1. Dans le menu, sélectionnez Compute > VMs.

  2. Cliquez sur Create VMs.

L’assistant de création de VM s’affiche.

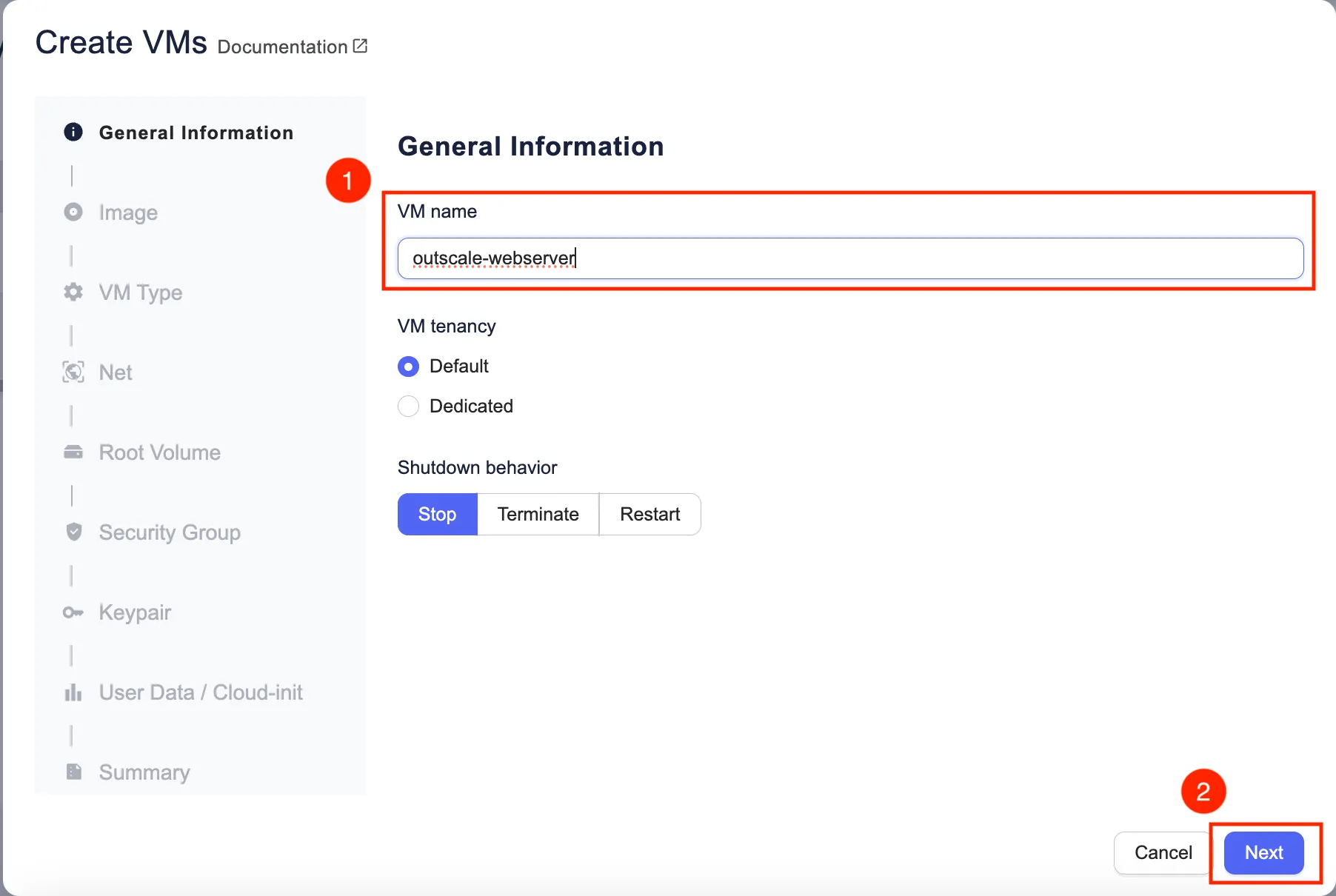

Assistant de création de VM

Dans l’onglet General Information :

  1. Dans VM name, saisissez :

    architecte-lab01-webserver
  2. Conservez les autres paramètres par défaut.

  3. Cliquez sur Next.

Dans l’onglet Image :

  1. Dans le champ de recherche, saisissez :

    ubuntu-22.04
  2. Sélectionnez l’OMI Ubuntu 22.04 la plus récente (i.e. la plus basse) dont le propriétaire est OUTSCALE.

  3. Cliquez sur Next.

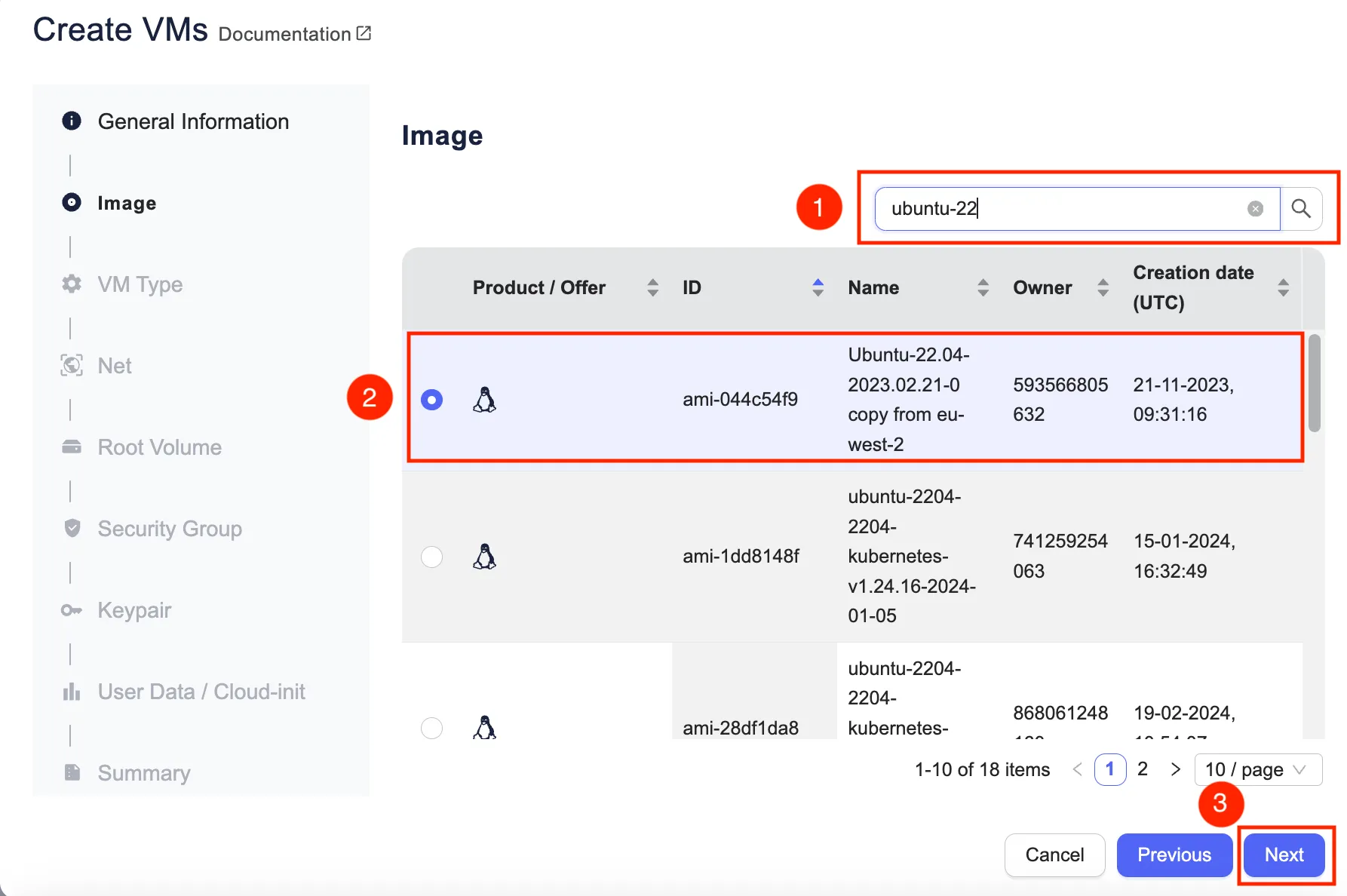

Sélection de l'OMI Ubuntu 22.04

Remarque : les OMI officielles OUTSCALE sont publiées pour chaque région et leur liste est régulièrement mise à jour.

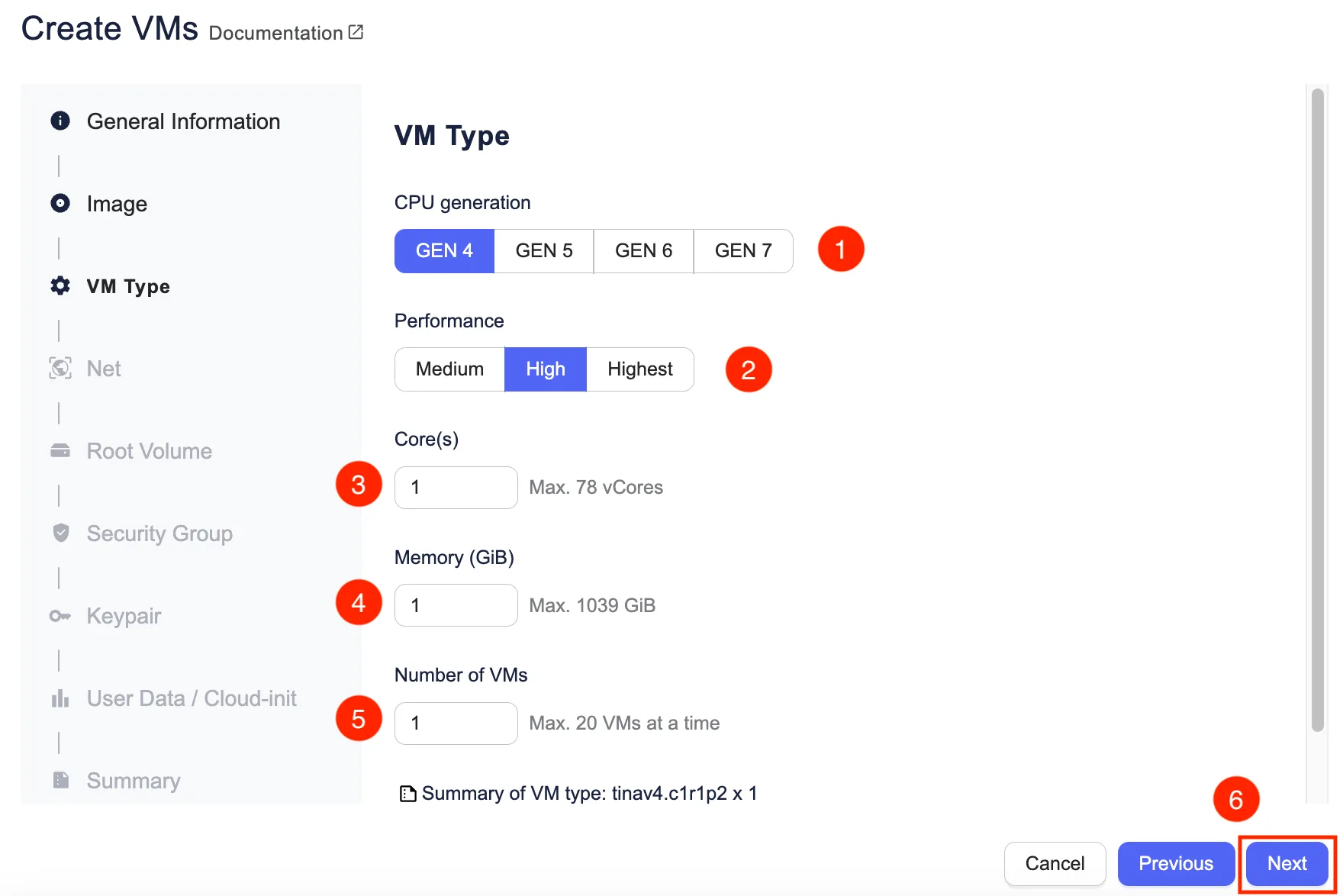

Dans l’onglet VM Type, laissez les valeurs par défaut :

ParamètreValeur
Configuration modeTINA type
Génération du CPUGEN 5
PerformanceHigh
vCPU1
Mémoire1 Gio

Cliquez sur Next.

Remarque : le type TINA permet de définir les caractéristiques de la VM en sélectionnant notamment une génération de CPU, un nombre de vCPU, une quantité de mémoire et un niveau de performance.

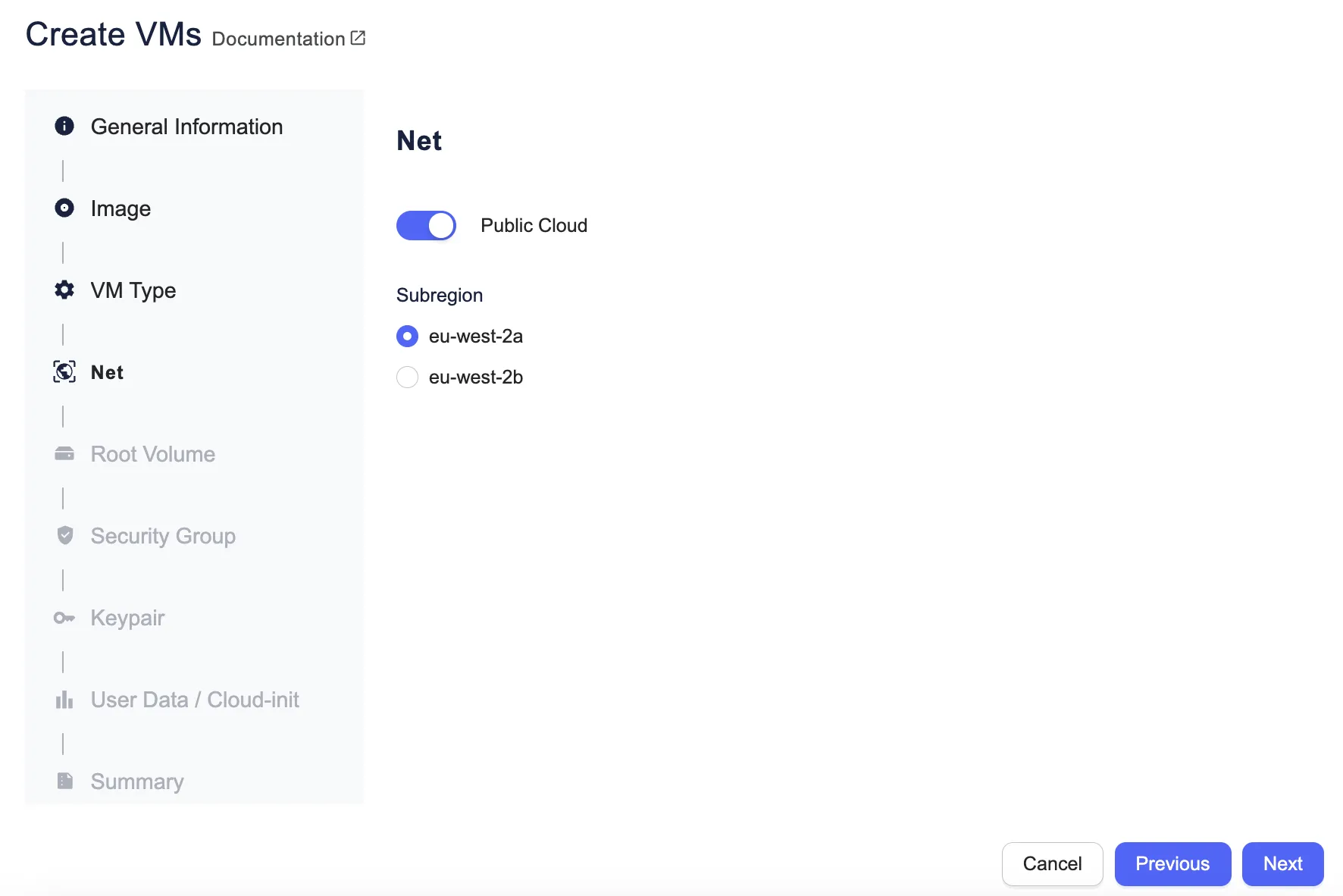

Dans l’onglet Net :

  1. Conservez le paramètre par défaut Public Cloud.

  2. Cliquez sur Next.

Remarque : une VM créée dans le Cloud public reçoit automatiquement une IP publique, sauf configuration contraire.

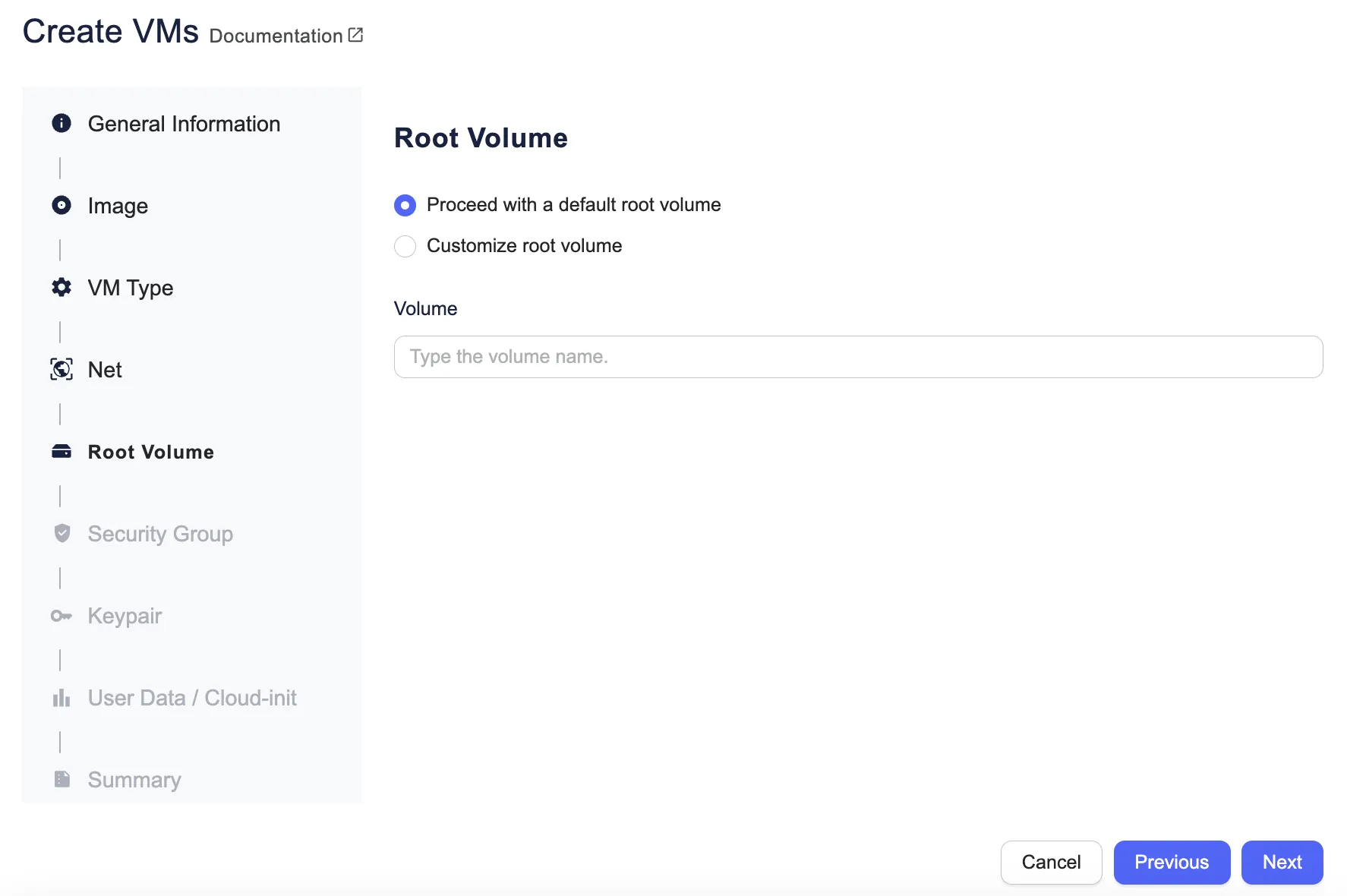

Dans l’onglet Root Volume :

  1. Conservez le paramètre par défaut.

  2. Cliquez sur Next.

Le volume racine sera utilisé comme disque système de la VM.

Dans l’onglet Security Group :

  1. Sélectionnez Select one or more existing security groups.

  2. Cliquez sur Select one or more security groups.

  3. Sélectionnez :

    architecte-lab01-webserver
  4. Cliquez sur Next.

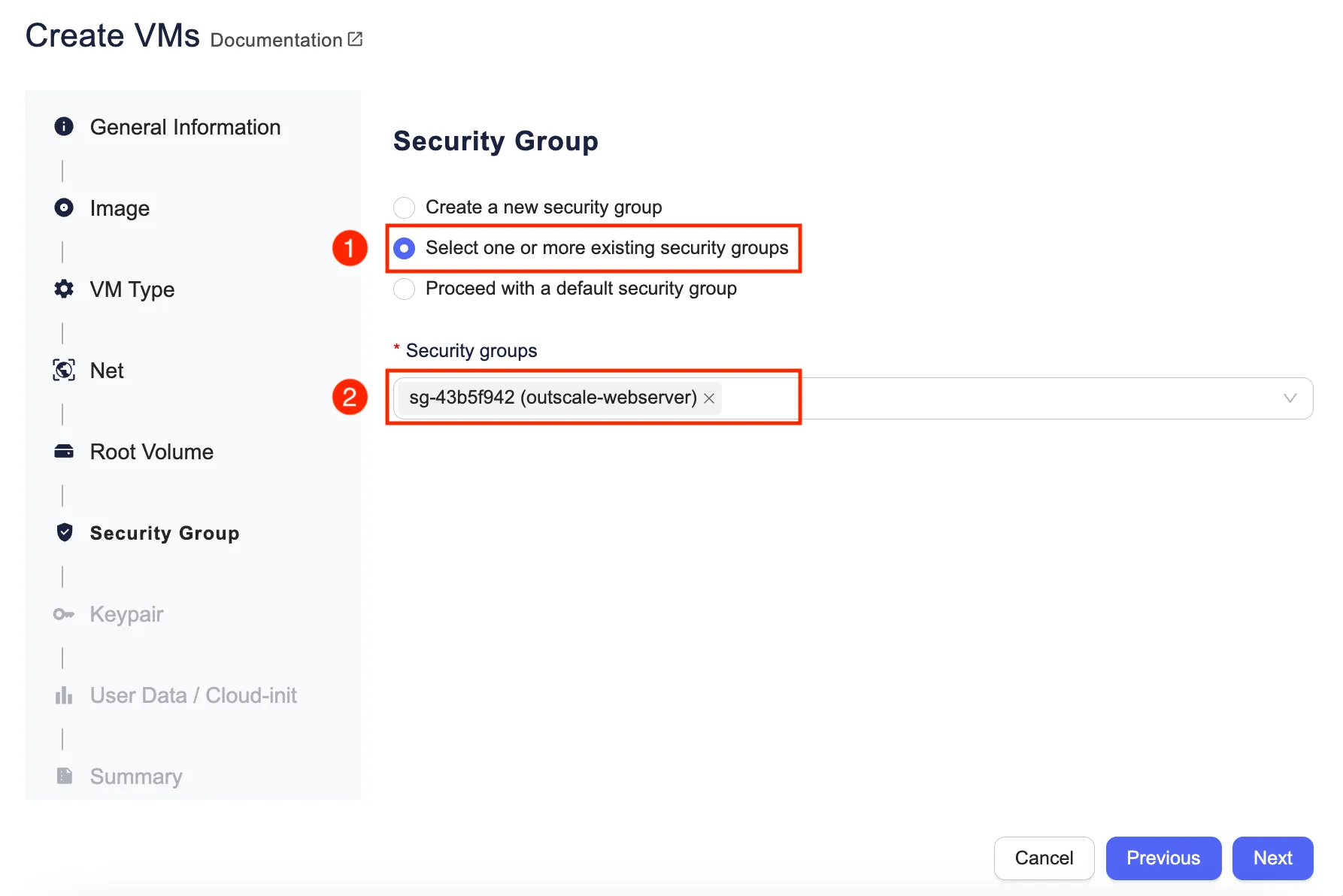

Associer le Security Group à la VM

Dans l’onglet Keypair :

  1. Cliquez sur Select a keypair.

  2. Sélectionnez :

    architecte-lab01
  3. Cliquez sur Next.

La paire de clés sera utilisée pour l’authentification SSH sur la VM Linux.

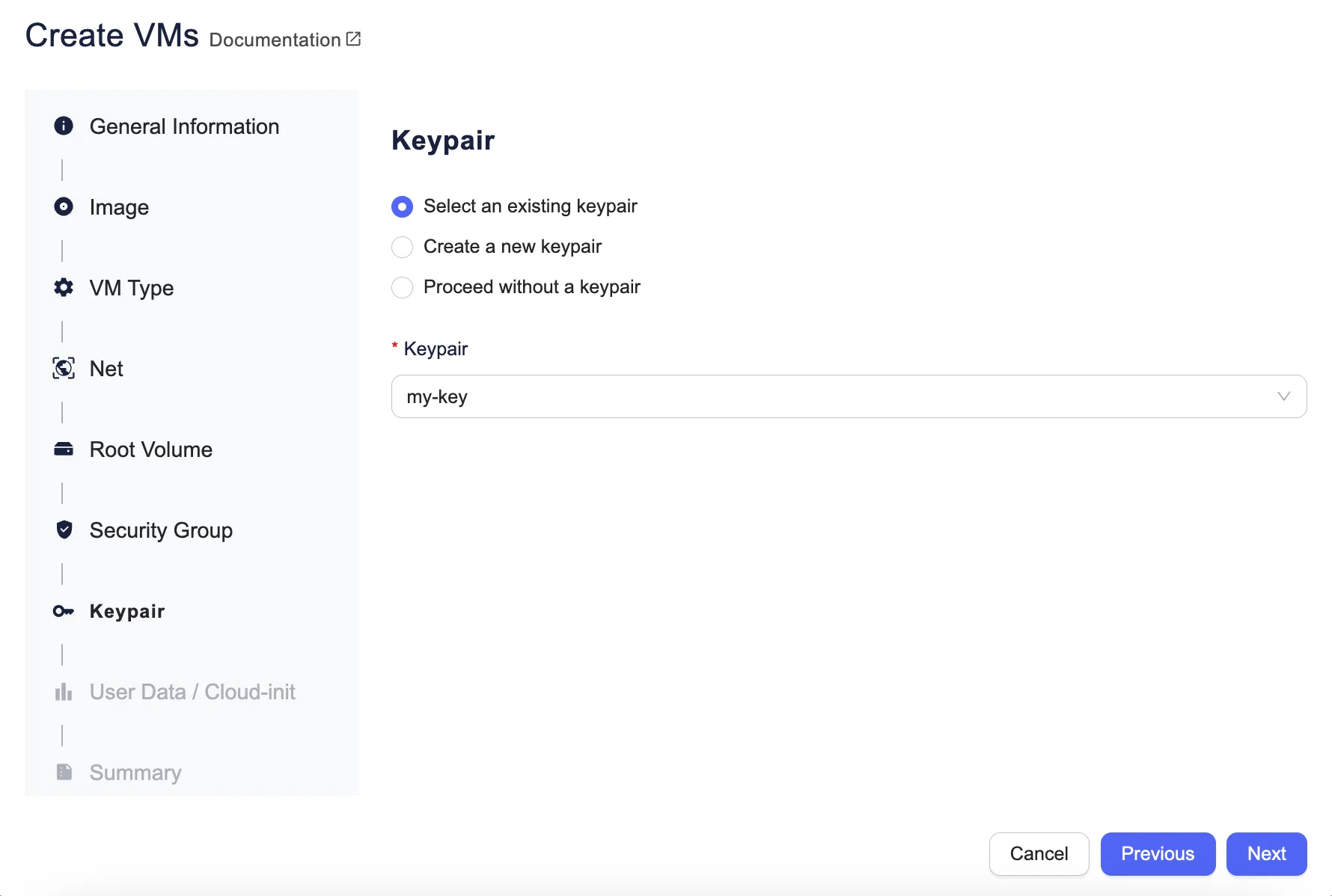

Associer la paire de clés à la VM

Cloud-init permet d’automatiser la configuration d’une VM lors de son premier démarrage.

Dans ce lab, nous allons l’utiliser pour :

  1. mettre à jour la liste des paquets ;
  2. installer Apache ;
  3. installer PHP ;
  4. créer une page Web permettant de vérifier le fonctionnement de la VM.

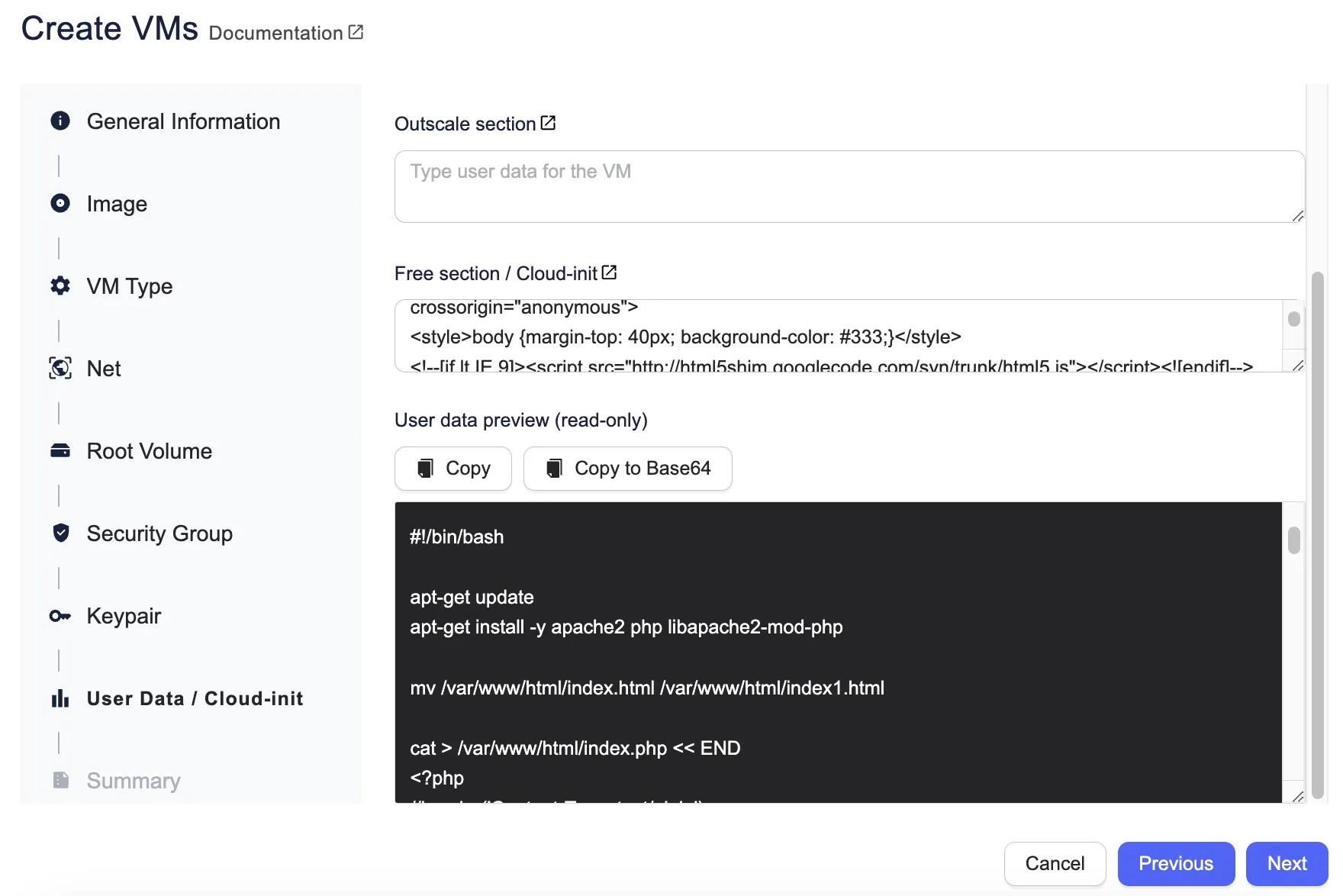

Configuration de Cloud-init

Dans l’onglet User Data / Cloud-init, repérez le champ Section OUTSCALE.

Ajoutez :

filter_private_section=true

Cette option permet d’utiliser la Free section / Cloud-init avec la section OUTSCALE.

Dans le champ Free section / Cloud-init, saisissez le script suivant :

#cloud-config
package_update: true
packages:
- apache2
- php
- libapache2-mod-php
write_files:
- path: /var/www/html/index.php
owner: www-data:www-data
permissions: "0644"
content: |
<!DOCTYPE html>
<html lang="fr">
<head>
<meta charset="UTF-8">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>OUTSCALE - Lab 01</title>
</head>
<body>
<h1>Lab 01 - Serveur Web OUTSCALE</h1>
<p>Félicitations ! Le serveur Web est opérationnel.</p>
<ul>
<li>Nom d'hôte : <?php echo htmlspecialchars(gethostname()); ?></li>
<li>Version PHP : <?php echo htmlspecialchars(phpversion()); ?></li>
<li>Adresse IP du serveur : <?php echo htmlspecialchars($_SERVER['SERVER_ADDR'] ?? 'N/A'); ?></li>
<li>Adresse IP du client : <?php echo htmlspecialchars($_SERVER['REMOTE_ADDR'] ?? 'N/A'); ?></li>
</ul>
</body>
</html>
runcmd:
- rm -f /var/www/html/index.html
- systemctl enable --now apache2

Pourquoi utiliser Cloud-init ?

Cloud-init permet de déclarer la configuration initiale d’une VM sous forme de données. L’installation et la configuration des logiciels sont ainsi automatisées et reproductibles.

Cliquez sur Next.

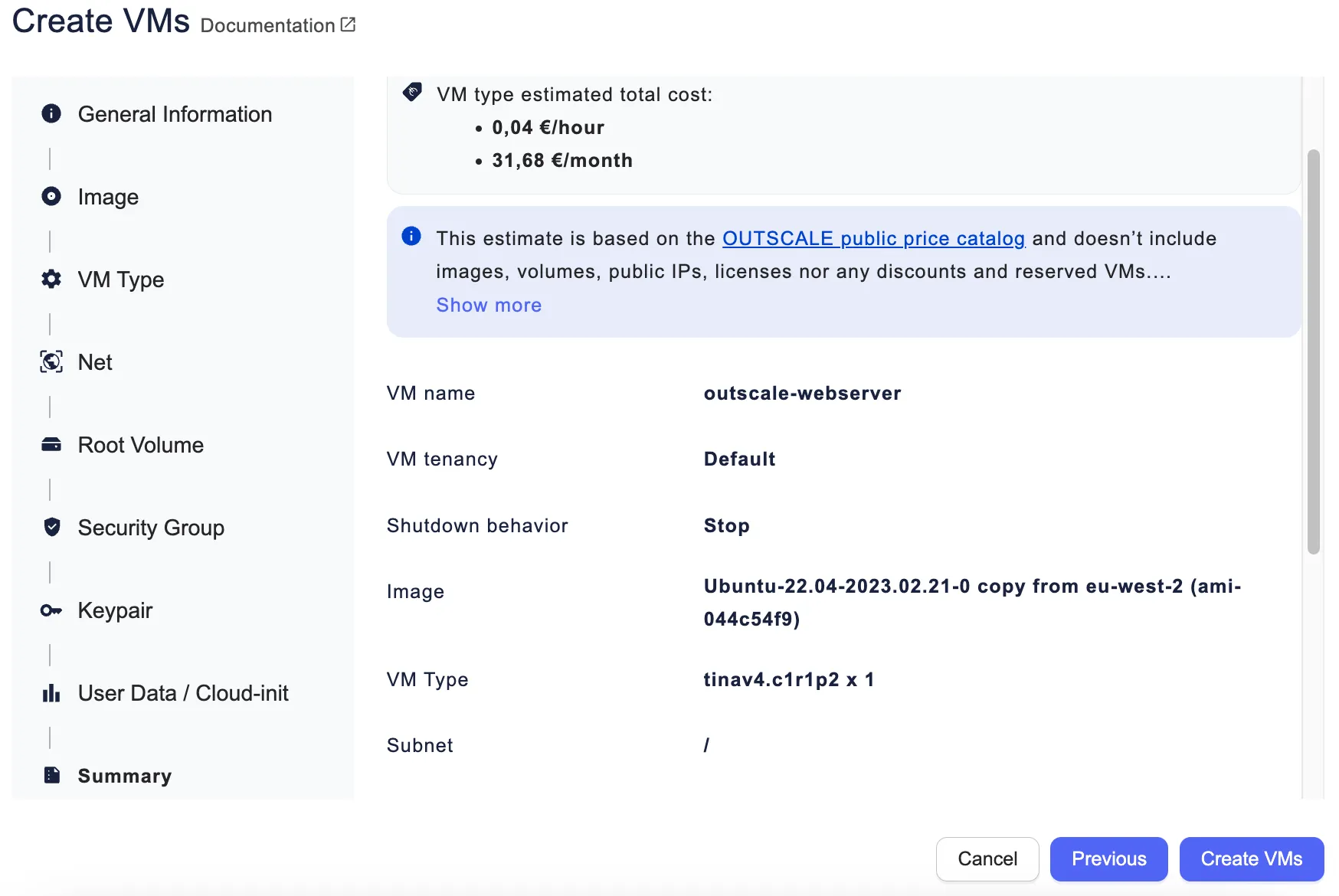

L’écran Summary affiche l’ensemble des paramètres de la VM.

Vérifiez notamment :

ParamètreValeur attendue
ImageUbuntu-22.04 …
VM typetinav5.c1r1p2 x 1
Subnet/
Private IP/
Root VolumeDefault setting
Security Grouparchitecte-lab01-webserver
Keypairarchitecte-lab01
Cloud-initConfiguré

Cliquez sur Create VMs.

La VM est alors créée.

Une fois la VM créée :

  1. Cliquez sur son nom.

  2. Consultez les informations de la section Network.

  3. Identifiez notamment :

    • l’adresse IP privée ;
    • le nom d’hôte ;
    • l’adresse IP publique.

Attention : ne confondez pas l’adresse IP privée et l’adresse IP publique. L’adresse IP publique est celle qui sera utilisée pour accéder à la VM depuis Internet.

Attendez que la VM soit dans l’état Running permettant la connexion.

Depuis votre terminal, rendez-vous dans le répertoire contenant la clé privée téléchargée lors de la création de la paire de clés.

Sous Linux ou macOS, restreignez l’accès au fichier de clé privée à votre seul utilisateur. SSH refuse d’utiliser une clé privée lisible par d’autres utilisateurs.

Terminal window
chmod 600 outscale_architecte-lab01.rsa

Connectez-vous ensuite à la VM :

Terminal window
ssh -i outscale_architecte-lab01.rsa outscale@<IP_PUBLIQUE>

Remplacez <IP_PUBLIQUE> par l’adresse IP publique de votre VM.

Remarque : l’utilisateur par défaut de l’OMI Ubuntu 22.04 officielle OUTSCALE est outscale.

Une fois connecté, vérifiez le nom de la machine :

Terminal window
hostname

Puis vérifiez qu’Apache est actif :

Terminal window
systemctl status apache2

Vous devriez obtenir un état similaire à :

Active: active (running)

La validation consiste à vérifier que :

  1. la VM est opérationnelle ;
  2. la connexion SSH fonctionne ;
  3. Apache est installé et démarré ;
  4. PHP est installé ;
  5. la page Web est accessible depuis Internet.

Exécutez :

Terminal window
curl http://localhost

Vous devez obtenir le contenu de la page Web générée par PHP.

Depuis votre navigateur, ouvrez :

http://<IP_PUBLIQUE>

Remplacez <IP_PUBLIQUE> par l’adresse IP publique de votre VM.

Vous devez obtenir une page similaire à :

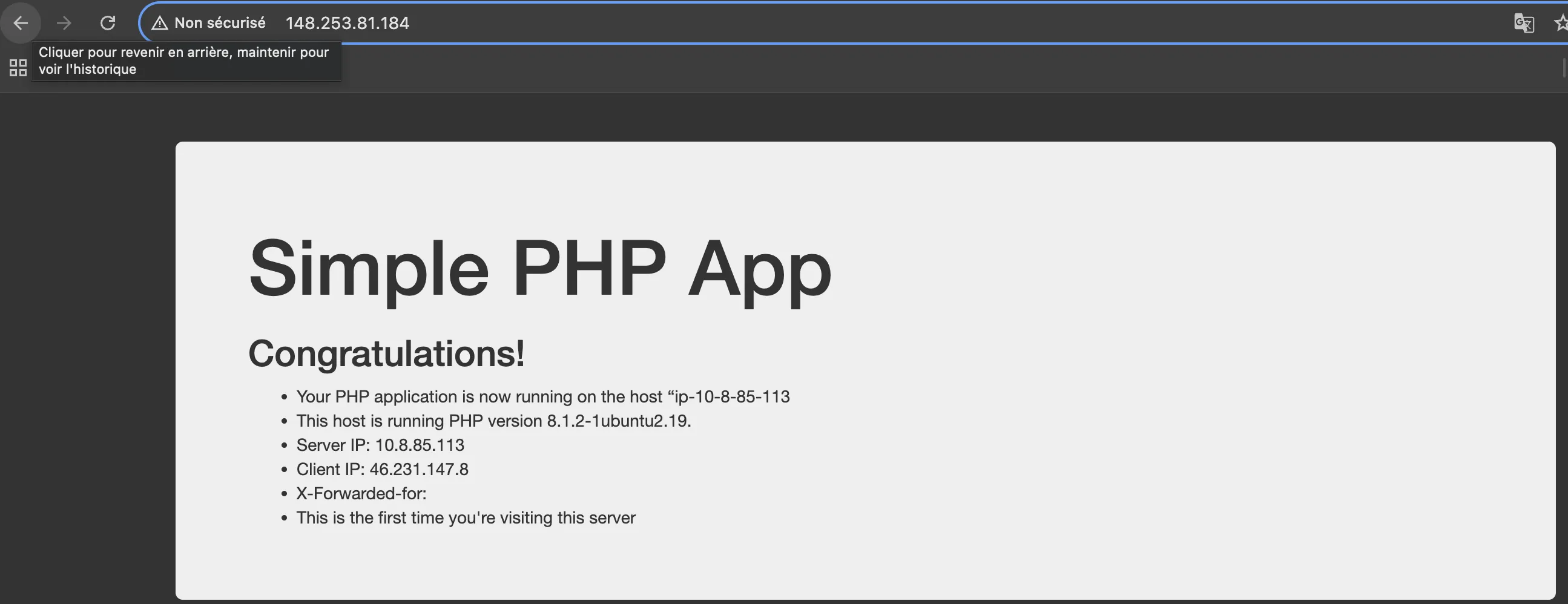

Page Web du serveur Apache

La page doit notamment afficher :

  • le nom d’hôte de la VM ;
  • la version de PHP ;
  • l’adresse IP du serveur ;
  • l’adresse IP du client.

Une fois le lab terminé, vous pouvez supprimer les ressources créées afin d’éviter de conserver des ressources inutilisées.

Remarque : La paire de clés architecte-lab01 sera réutilisée dans les labs suivants du parcours Architecte. Ne la supprimez pas si vous prévoyez de continuer le parcours.

Supprimez notamment :

  1. la VM architecte-lab01-webserver ;
  2. le Security Group architecte-lab01-webserver

Remarque : La paire de clés architecte-lab01 peut être conservée pour les labs ultérieurs.

Attention : avant de supprimer une ressource, vérifiez qu’elle n’est pas utilisée.

Vous allez maintenant reproduire les concepts du lab avec une VM Windows Server.

Créer une VM Windows Server répondant aux contraintes suivantes :

  • créer une nouvelle paire de clés ;
  • créer un Security Group adapté ;
  • créer une VM Windows Server ;
  • utiliser au minimum :
    • 2 vCPU ;
    • 4 Gio de mémoire ;
  • installer IIS automatiquement au démarrage ;
  • publier une page Web avec IIS ;
  • autoriser le trafic HTTP ;
  • autoriser le trafic RDP uniquement depuis votre adresse IP ;
  • vous connecter à la VM avec un client RDP.

Votre Security Group doit autoriser :

ProtocolePortSource
TCP80Toutes les IP
TCP3389Votre IP

Question : pourquoi est-il préférable de limiter le port 3389 à votre adresse IP plutôt que d’autoriser 0.0.0.0/0 ?

💡 Correction

Le port RDP 3389 ne doit pas être ouvert à toutes les adresses IP (0.0.0.0/0), car cela expose directement le service RDP à Internet.

Dans le cadre du lab, il est préférable de limiter la règle à l’adresse IP publique du poste utilisé pour administrer la VM. Cela réduit la surface d’exposition et limite les tentatives de connexion provenant d’autres sources.

Utilisez le mécanisme User Data / Cloud-init adapté à l’image Windows sélectionnée pour automatiser l’installation d’IIS.

Votre script doit au minimum :

  1. installer IIS ;
  2. supprimer la page par défaut ;
  3. créer une page Web personnalisée ;
  4. démarrer le service IIS.

Vous devez être capable d’expliquer chaque étape du script utilisé.

💡 Correction — User Data / Cloud-init Windows

Exemple de script PowerShell à utiliser dans le User Data :

Terminal window
<powershell>
# Installation d'IIS
Install-WindowsFeature -Name Web-Server -IncludeManagementTools
# Suppression de la page IIS par défaut
Remove-Item -Path "C:\inetpub\wwwroot\iisstart.htm" -Force -ErrorAction SilentlyContinue
Remove-Item -Path "C:\inetpub\wwwroot\iisstart.png" -Force -ErrorAction SilentlyContinue
# Création de la page d'accueil
@"
<!DOCTYPE html>
<html lang="fr">
<head>
<meta charset="UTF-8">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>OUTSCALE - Lab 01</title>
</head>
<body>
<h1>Lab 01 - Serveur Web OUTSCALE</h1>
<p>Félicitations ! IIS est opérationnel.</p>
<p>Nom du serveur : $env:COMPUTERNAME</p>
</body>
</html>
"@ | Set-Content -Path "C:\inetpub\wwwroot\index.html" -Encoding UTF8
# Démarrage d'IIS
Start-Service W3SVC
# Démarrage automatique d'IIS
Set-Service W3SVC -StartupType Automatic
# Autorisation du trafic HTTP dans le pare-feu Windows
Enable-NetFirewallRule -DisplayGroup "World Wide Web Services (HTTP)"
</powershell>

Le script :

  1. installe le rôle IIS ;
  2. supprime la page IIS par défaut ;
  3. crée une nouvelle page HTML ;
  4. démarre le service IIS ;
  5. configure IIS pour démarrer automatiquement avec Windows.

À la fin du challenge :

  • la VM Windows doit être accessible en RDP ;
  • IIS doit être installé et démarré ;
  • le port TCP 80 doit être accessible depuis Internet ;
  • la page Web personnalisée doit être accessible depuis un navigateur.

Une fois le challenge du lab terminé, supprimez les ressources créées afin d’éviter de conserver des ressources inutilisées.
