Lab 04 : Création d'une connexion VPN

À l’issue de ce lab, vous serez capable de :

  • identifier les composants d’une connexion VPN OUTSCALE : Client Gateway (passerelle client), Virtual Gateway (passerelle virtuelle) et tunnel IPsec ;
  • créer une Client Gateway et une Virtual Gateway, puis attacher la Virtual Gateway à un Net (réseau virtuel) ;
  • créer une connexion VPN à routage statique et récupérer sa configuration ;
  • configurer un client IPsec strongSwan sur une VM (machine virtuelle) pour établir le tunnel ;
  • configurer les Route Tables (tables de routage), les routes de la connexion VPN et les Security Groups (groupes de sécurité) pour faire circuler le trafic dans le tunnel.

Une connexion VPN relie de manière chiffrée un réseau extérieur à OUTSCALE (par exemple le réseau d’une entreprise) à un Net OUTSCALE, à travers Internet. Elle se compose de trois éléments :

  • une Client Gateway, qui décrit l’équipement situé côté client (logiciel ou matériel), identifié par son adresse IP publique fixe ;
  • une Virtual Gateway, qui est le point d’accès côté OUTSCALE. Elle est attachée à un Net ;
  • un tunnel VPN, chiffré avec le protocole IPsec, établi entre les deux.

Dans ce lab, le réseau de l’entreprise est simulé par une VM architecte-lab04-vm-cgw déployée dans le Cloud public, sur laquelle vous installez strongSwan. La Virtual Gateway est attachée au Net architecte-lab02-net (10.1.0.0/16) créé dans le Lab 02.

Le tunnel est toujours initié par la Client Gateway : tant qu’aucun trafic n’est généré côté client, il reste à l’état DOWN.

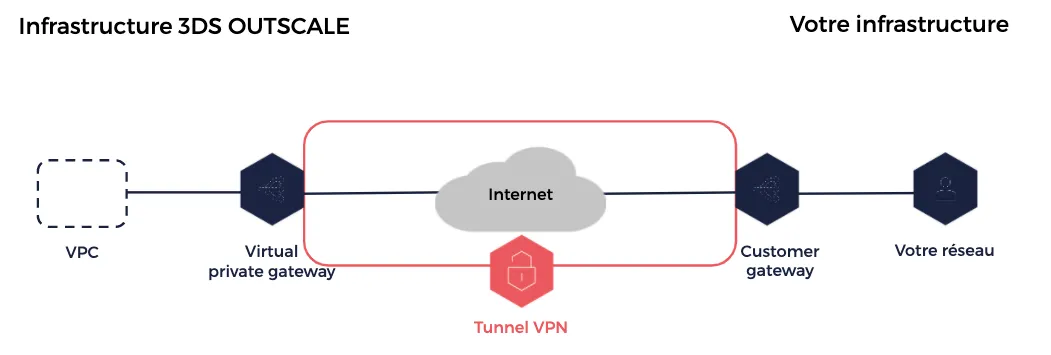

Composants d'une connexion VPN

Remarque : pour assurer redondance et haute disponibilité, vous pouvez créer plusieurs connexions VPN entre votre réseau et un même Net.

Avant de commencer, vous devez disposer :

  • d’un compte OUTSCALE actif ;
  • d’un accès à Cockpit ;
  • d’un terminal SSH ;
  • d’une connexion Internet ;
  • de la paire de clés architecte-lab01 et de son fichier outscale_architecte-lab01.rsa, créés dans le Lab 01 ;
  • des ressources conservées à la fin du Lab 02 (et du Lab 03) : le Net architecte-lab02-net, ses Subnets et ses Route Tables ;
  • des connaissances de base acquises dans les Labs 01 à 03 (Security Groups, Route Tables).

Le lab utilise la région eu-west-2.

Remarque : l’interface Cockpit peut évoluer. Les noms ou l’emplacement de certains boutons peuvent différer légèrement des captures d’écran fournies dans ce lab.

Cette VM joue le rôle de l’équipement VPN de l’entreprise. Elle est déployée dans le Cloud public, hors de tout Net.

  1. Dans Cockpit, sélectionnez Compute > Security Groups.

  2. Cliquez sur Create security group.

  3. Dans le champ Name, saisissez :

    architecte-lab04-sg-cgw
  4. Dans le champ Description, saisissez :

    Security Group de la VM Client Gateway du Lab 04
  5. Ne sélectionnez aucun Net : le Security Group est ainsi associé au Cloud public.

  6. Cliquez sur Create.

  7. Cliquez sur le nom du Security Group architecte-lab04-sg-cgw, ouvrez l’onglet Inbound rules, puis cliquez sur Create Inbound Rules.

  8. Dans Service, sélectionnez SSH, puis sélectionnez My IP.

  9. Cliquez sur Create.

Remarque : aucune règle entrante n’est nécessaire pour IPsec. C’est la VM qui initie le tunnel, et les Security Groups OUTSCALE sont stateful : les réponses de la Virtual Gateway sont autorisées automatiquement.

  1. Dans le menu, sélectionnez Compute > VMs.

  2. Cliquez sur Create VMs.

  3. Dans le champ Name, saisissez :

    architecte-lab04-vm-cgw
  4. Dans le champ Image, sélectionnez l’image ubuntu-22.04 la plus récente du propriétaire OUTSCALE.

  5. Dans la section VM type, laissez les valeurs par défaut (1 vCore, 1 Gio).

  6. Dans la section Net, conservez Public Cloud.

  7. Dans la section Security Group :

    • Cochez Select one or more existing security groups.
    • Sélectionnez le Security Group architecte-lab04-sg-cgw.
  8. Dans la section Keypair, sélectionnez la paire de clés architecte-lab01 créée dans le Lab 01.

  9. Dans la section Summary, vérifiez le récapitulatif : image Ubuntu 22.04, Security Group architecte-lab04-sg-cgw et paire de clés architecte-lab01. Aucun Subnet n’est indiqué, car la VM est dans le Cloud public.

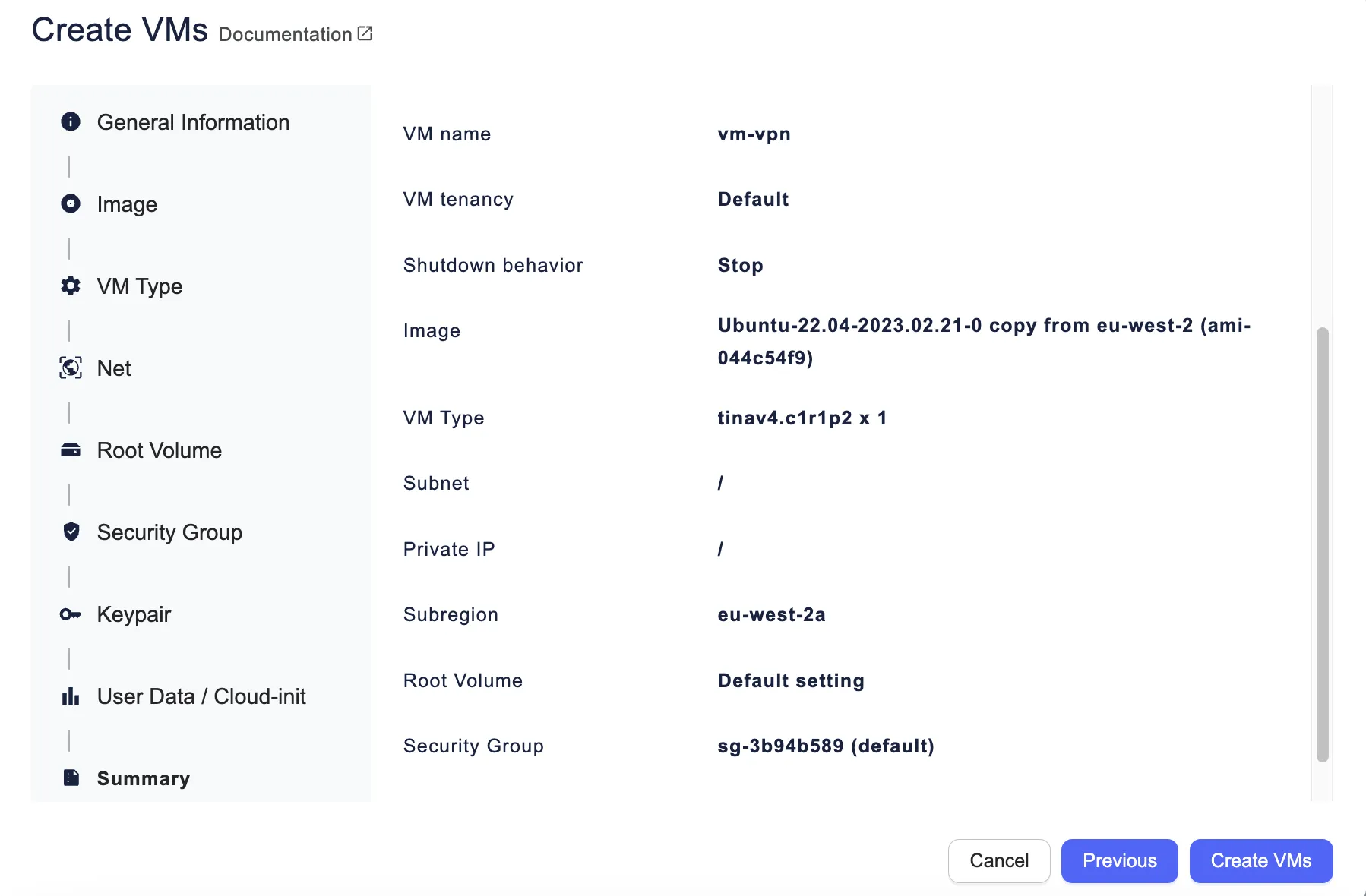

Récapitulatif de création de la VM architecte-lab04-vm-cgw

  1. Cliquez sur Create VMs.
  1. Cliquez sur le nom de la VM architecte-lab04-vm-cgw.

  2. Dans la section Network, relevez :

    • l’adresse IP publique : notée <IP_PUBLIQUE_CGW> dans la suite du lab ;
    • l’adresse IP privée : notée <IP_PRIVEE_CGW>.

Attention : une VM du Cloud public reçoit une IP publique automatique, qui change si la VM est arrêtée puis redémarrée. Ne l’arrêtez pas pendant le lab : l’adresse IP d’une Client Gateway ne peut pas être modifiée, il faudrait recréer la Client Gateway et la connexion VPN.

La Client Gateway décrit, côté OUTSCALE, l’équipement VPN du client : son IP publique et son numéro de système autonome (ASN).

  1. Dans le menu, sélectionnez VPN > Client Gateways.

  2. Cliquez sur Create Client Gateway. La boîte de dialogue CREATE CLIENT GATEWAY apparaît.

  3. Dans le champ Name, saisissez :

    architecte-lab04-client-gateway
  4. Dans le champ BGP ASN, saisissez :

    65000
  5. Dans le champ Public IP, saisissez l’IP publique de la VM architecte-lab04-vm-cgw (<IP_PUBLIQUE_CGW>).

  6. Cliquez sur Create Client Gateway.

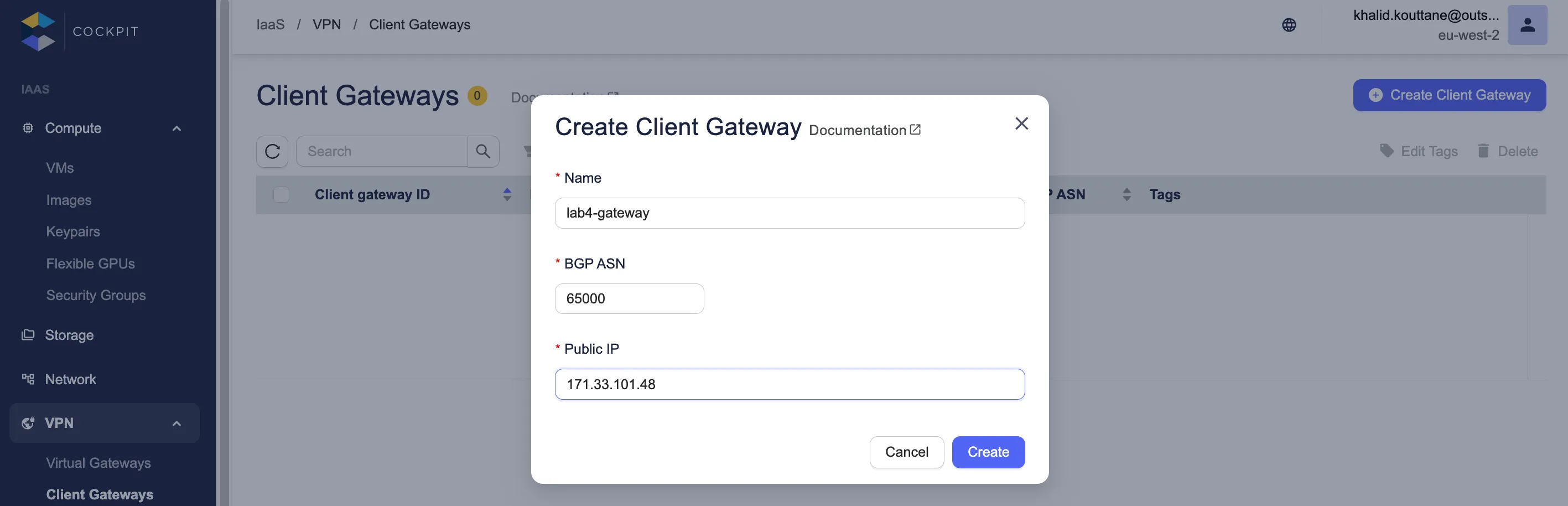

Création de la Client Gateway

Remarque : l’ASN identifie le réseau client pour le protocole de routage BGP. Ce lab utilise un routage statique : l’ASN est obligatoire mais n’est pas utilisé. Sans ASN attribué, choisissez une valeur privée, entre 64512 et 65534.

3. Créer la Virtual Gateway et l’attacher au Net

Section intitulée « 3. Créer la Virtual Gateway et l’attacher au Net »
  1. Dans le menu, sélectionnez VPN > Virtual Gateways.

  2. Cliquez sur Create Virtual Gateway. La boîte de dialogue CREATE VIRTUAL GATEWAY apparaît.

  3. Dans le champ Name, saisissez :

    architecte-lab04-vgw
  4. Cliquez sur Create.

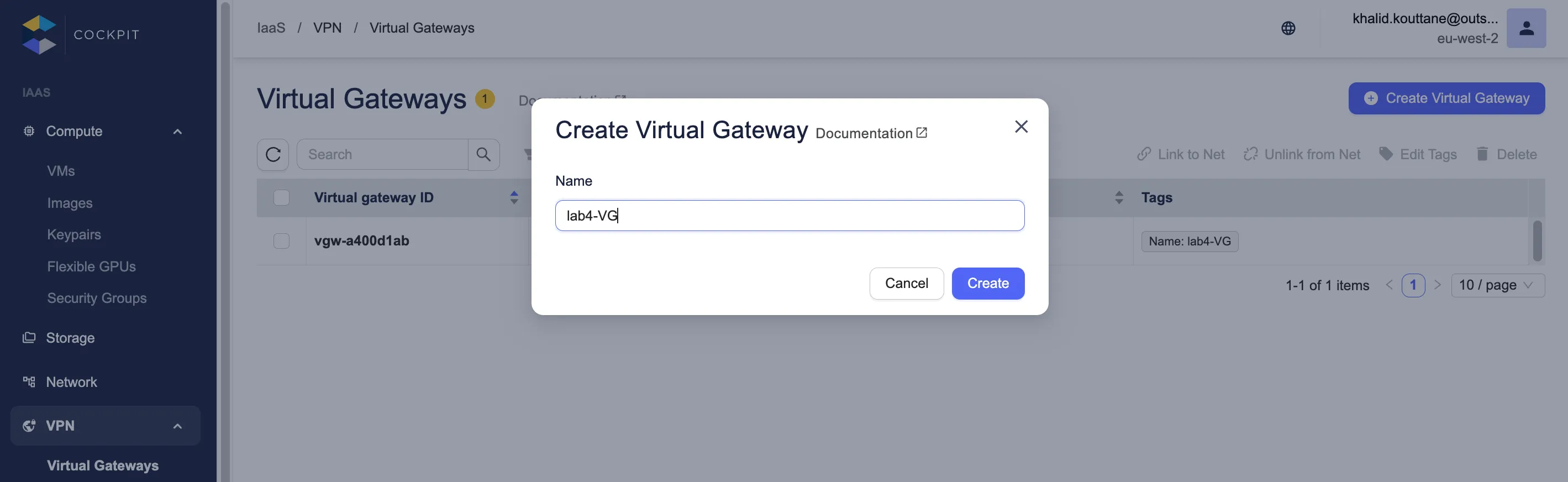

Création de la Virtual Gateway

  1. Cliquez sur l’icône d’association (épingle) à droite de la Virtual Gateway architecte-lab04-vgw.

  2. Dans la liste, sélectionnez le Net architecte-lab02-net.

  3. Cliquez sur Link.

Attacher la Virtual Gateway au Net

  1. Attendez que la Virtual Gateway soit à l’état attached.

Remarque : une Virtual Gateway ne peut être attachée qu’à un seul Net à la fois, et un Net ne peut avoir qu’une seule Virtual Gateway.

  1. Dans le menu, sélectionnez VPN > VPN Connections.

  2. Cliquez sur Create VPN Connection. La boîte de dialogue CREATE VPN CONNECTION apparaît.

  3. Dans le champ Name, saisissez :

    architecte-lab04-vpn
  4. Dans la liste Client Gateway ID, sélectionnez architecte-lab04-client-gateway.

  5. Dans la liste Virtual Gateway ID, sélectionnez architecte-lab04-vgw.

  6. Dans Routing, sélectionnez Static.

  7. Cliquez sur Create VPN Connection.

Création de la connexion VPN

  1. Sélectionnez la connexion VPN architecte-lab04-vpn, puis téléchargez sa configuration au format XML. Ce fichier contient notamment la clé partagée (pre-shared key) du tunnel.

  2. Cliquez sur le nom de la connexion VPN pour afficher ses détails. Le tunnel est à l’état DOWN. Relevez son adresse IP publique (Outside IP), notée <OUTSIDE_IP> dans la suite du lab.

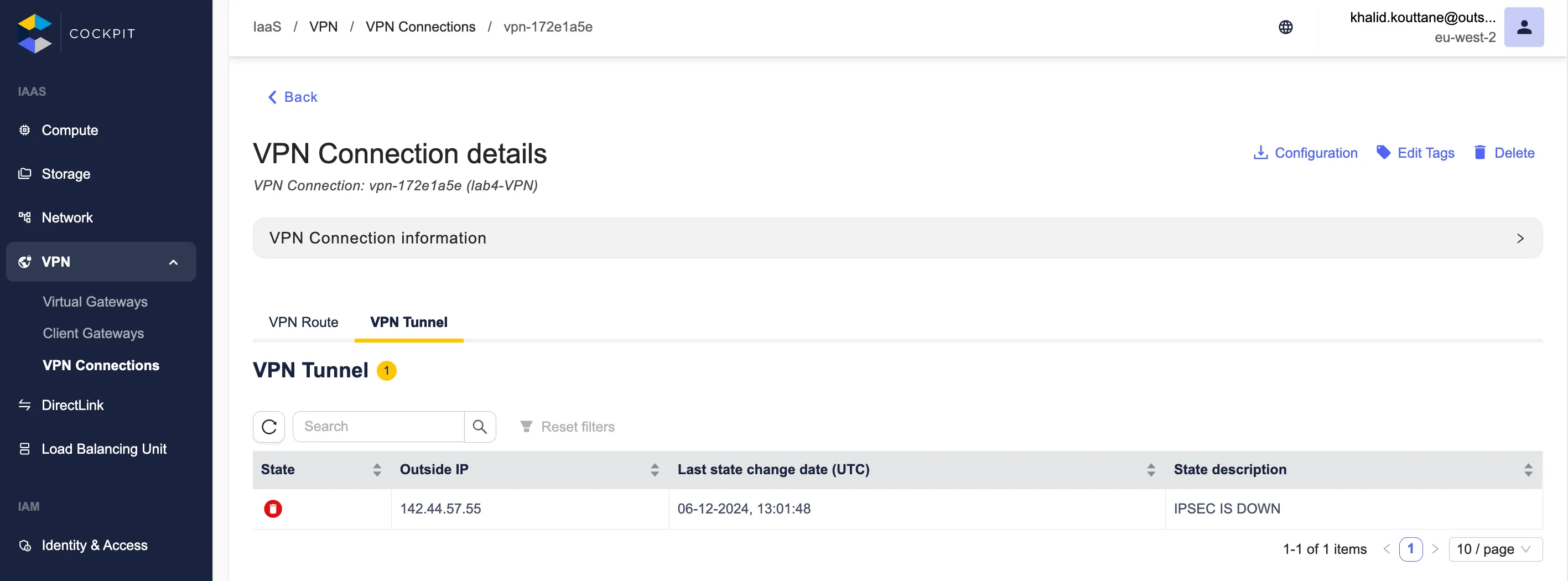

Tunnel VPN à l&#x27;état DOWN

Important : le tunnel reste DOWN tant que la Client Gateway n’a pas généré de trafic. C’est normal à ce stade.

Vous allez installer strongSwan, une implémentation IPsec open source, sur la VM architecte-lab04-vm-cgw.

  1. Connectez-vous en SSH à la VM architecte-lab04-vm-cgw :

    Terminal window
    ssh -i /chemin/vers/votre/outscale_architecte-lab01.rsa outscale@<IP_PUBLIQUE_CGW>
  2. Installez strongSwan :

    Terminal window
    sudo apt update
    sudo apt install -y strongswan
  1. Affichez la table de routage de la VM :

    Terminal window
    ip route

    La commande renvoie par exemple :

    Terminal window
    default via 10.9.19.3 dev eth0 proto dhcp src 10.9.19.200 metric 100
    10.9.19.0/24 dev eth0 proto kernel scope link src 10.9.19.200 metric 100
    10.9.19.1 dev eth0 proto dhcp scope link src 10.9.19.200 metric 100
    10.9.19.3 dev eth0 proto dhcp scope link src 10.9.19.200 metric 100
    203.0.113.10 via 10.9.19.3 dev eth0 proto dhcp src 10.9.19.200 metric 100
    203.0.113.20 via 10.9.19.3 dev eth0 proto dhcp src 10.9.19.200 metric 100
  2. Repérez la ligne qui contient proto kernel scope link : elle indique le CIDR du réseau de la VM, dans cet exemple 10.9.19.0/24. Il représente le réseau de l’entreprise et est noté <CIDR_CLIENT> dans la suite du lab.

Remarque : les autres lignes sont des routes ajoutées automatiquement par le DHCP (passerelle par défaut et adresses de services OUTSCALE). Elles ne concernent pas le VPN.

Attention : le CIDR du réseau client ne doit pas chevaucher celui du Net architecte-lab02-net (10.1.0.0/16). Sinon, le routage entre les deux réseaux est impossible.

  1. Ouvrez le fichier de configuration de strongSwan :

    Terminal window
    sudo nano /etc/ipsec.conf
  2. Remplacez son contenu par la configuration suivante. Remplacez uniquement les quatre valeurs entre chevrons (<IP_PRIVEE_CGW>, <IP_PUBLIQUE_CGW>, <CIDR_CLIENT> et <OUTSIDE_IP>) et ne modifiez aucune autre ligne :

    config setup
    uniqueids=yes
    conn architecte-lab04
    type=tunnel
    auto=start # strongSwan ouvre le tunnel dès son démarrage
    keyexchange=ikev1 # version d'IKE indiquée dans le XML (mode main)
    authby=secret # à ne pas modifier : la PSK se saisit à l'étape 5.4
    left=<IP_PRIVEE_CGW> # l'adresse IP privée de la VM
    leftid=<IP_PUBLIQUE_CGW> # l'adresse IP publique de la VM
    leftsubnet=<CIDR_CLIENT> # le CIDR complet relevé avec ip route, avec son masque (ex. /24)
    right=<OUTSIDE_IP> # l'Outside IP de la connexion VPN
    rightsubnet=10.1.0.0/16 # le CIDR du Net architecte-lab02-net
    ike=aes256-sha256-modp4096! # chiffrement de la phase 1, repris du XML
    ikelifetime=28800s
    esp=aes256-sha256-modp4096! # chiffrement de la phase 2, repris du XML
    lifetime=3600s
    dpddelay=30s # vérifie toutes les 30 s que la Virtual Gateway répond
    dpdtimeout=120s
    dpdaction=restart # relance le tunnel si elle ne répond plus

Remarque : l’interface réseau de la VM ne porte que son IP privée (left). L’IP publique (leftid) est celle déclarée dans la Client Gateway.

Remarque : les paramètres de chiffrement reprennent ceux du fichier XML de la connexion VPN : AES 256 bits, SHA-256, groupe Diffie-Hellman 16 (modp4096), IKE en mode main (IKEv1). Le ! impose exactement ces algorithmes.

  1. Sur votre poste, ouvrez le fichier XML téléchargé à l’étape 4 et repérez la clé partagée, dans la balise PreSharedKey de la section Ike :

    <Ike>
    ...
    <PreSharedKey><PSK></PreSharedKey>
    </Ike>

    Le même fichier contient aussi l’Outside IP, dans la section VirtualGateway > TunnelOutside > IpAddress. L’adresse de la section ClientGateway est celle de votre VM.

  2. Sur la VM, ouvrez le fichier des secrets :

    Terminal window
    sudo nano /etc/ipsec.secrets
  3. Ajoutez la ligne suivante, en remplaçant les valeurs entre chevrons :

    <IP_PUBLIQUE_CGW> <OUTSIDE_IP> : PSK "<PSK>"

Attention : la clé partagée est un secret. Ne la partagez pas et ne la publiez pas dans un dépôt de code.

  1. Redémarrez strongSwan pour prendre en compte la configuration :

    Terminal window
    sudo systemctl restart strongswan-starter
  2. Vérifiez l’état de la connexion :

    Terminal window
    sudo ipsec statusall

    La section Security Associations doit indiquer une connexion établie, par exemple :

    Terminal window
    Security Associations (1 up, 0 connecting):
    architecte-lab04[1]: ESTABLISHED 10 seconds ago, <IP_PRIVEE_CGW>[<IP_PUBLIQUE_CGW>]...<OUTSIDE_IP>[<OUTSIDE_IP>]
    architecte-lab04{1}: INSTALLED, TUNNEL, reqid 1, ESP in UDP SPIs: c8e1d69b_i cc18b4fb_o
    architecte-lab04{1}: <CIDR_CLIENT> === 10.1.0.0/16

Conseil : si la connexion reste à l’état CONNECTING, vérifiez en priorité l’adresse <OUTSIDE_IP> et la clé partagée, puis consultez les journaux avec sudo journalctl -u strongswan-starter -n 50.

Pour valider que votre lab est correctement configuré, vérifiez les points suivants :

  • La Client Gateway architecte-lab04-client-gateway existe avec l’IP publique de la VM architecte-lab04-vm-cgw.
  • La Virtual Gateway architecte-lab04-vgw est attachée au Net architecte-lab02-net.
  • La commande sudo ipsec statusall affiche la connexion architecte-lab04 à l’état ESTABLISHED.
  • Dans Cockpit, les détails de la connexion VPN architecte-lab04-vpn affichent le tunnel à l’état UP.

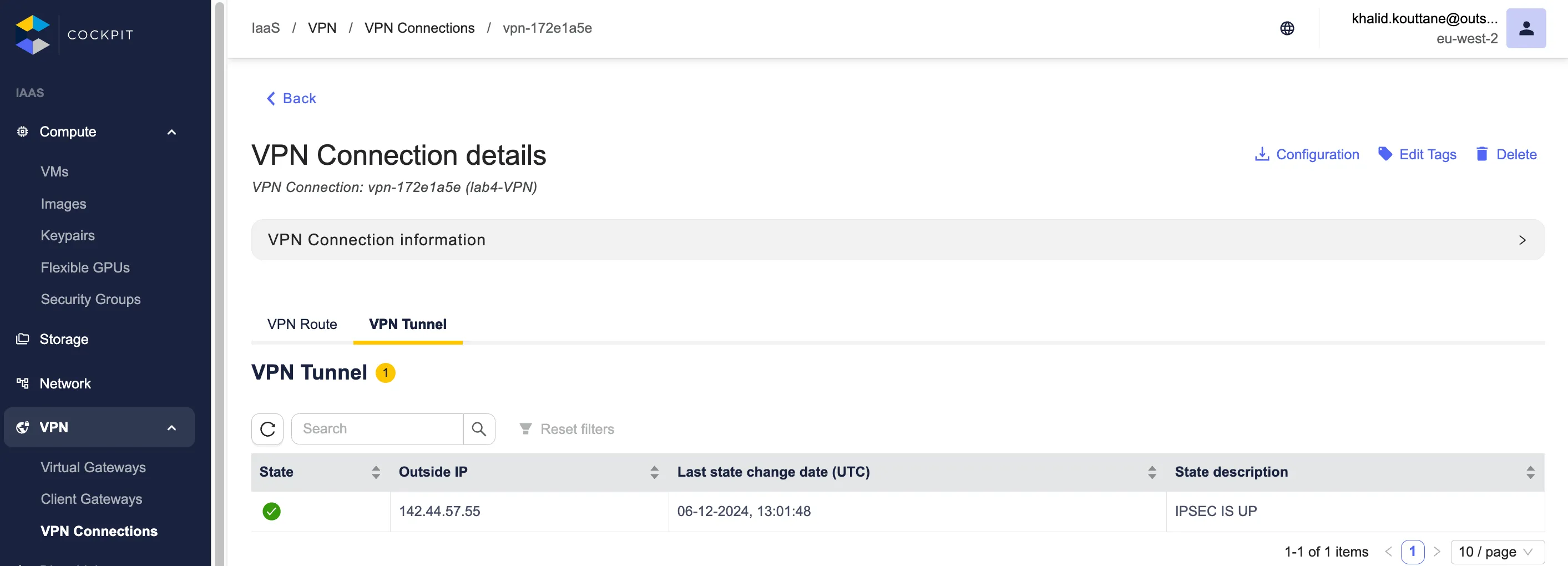

Tunnel VPN à l&#x27;état UP

Le tunnel est UP, mais aucune VM du Net ne peut encore être jointe : comme pour le Net Peering du Lab 03, un lien actif ne suffit pas. Le trafic doit savoir dans quel sens emprunter le tunnel, et les Security Groups doivent l’autoriser.

Dans ce challenge, vous déployez une VM dans le Subnet privé architecte-lab02-private-net, sans IP publique, puis vous la rendez joignable uniquement par le tunnel VPN.

Rappel : dans tout le challenge, <CIDR_CLIENT> est le CIDR du réseau client relevé à l’étape 5.2 (par exemple 10.9.19.0/24).

  1. Créez un Security Group nommé architecte-lab04-sg-net dans le Net architecte-lab02-net, avec deux règles entrantes depuis <CIDR_CLIENT> :

    • SSH (port 22) ;
    • ICMP.
  2. Créez une VM nommée architecte-lab04-vm-net :

    • image ubuntu-22.04 la plus récente du propriétaire OUTSCALE, type par défaut ;
    • Net architecte-lab02-net, Subnet architecte-lab02-private-net ;
    • Security Group architecte-lab04-sg-net ;
    • paire de clés architecte-lab01.
  3. Relevez son adresse IP privée (elle commence par 10.1.3.), notée <IP_PRIVEE_VM_NET>.

  1. Côté OUTSCALE, connexion VPN : dans les détails de la connexion VPN architecte-lab04-vpn, onglet VPN Routes, créez une route statique : dans le champ de plage IP de destination, saisissez <CIDR_CLIENT> (le réseau client, par exemple 10.9.19.0/24), et non le CIDR du Net. La Virtual Gateway sait ainsi quel trafic envoyer dans ce tunnel.

  2. Côté OUTSCALE, Route Table : dans la Route Table architecte-lab02-rt-private, associée au Subnet architecte-lab02-private-net, ajoutez une route :

    • Destination : <CIDR_CLIENT> ;
    • Target : Virtual Gateway architecte-lab04-vgw.

Attention : ajoutez la route dans architecte-lab02-rt-private, et non dans architecte-lab02-rt-public. La VM cible est dans le Subnet privé : c’est la Route Table associée à ce Subnet qui décide du chemin de sa réponse.

  1. Côté client : aucune route à créer. strongSwan installe lui-même une politique IPsec à partir de leftsubnet et rightsubnet : tout paquet de <CIDR_CLIENT> vers 10.1.0.0/16 est envoyé dans le tunnel. Vous pouvez le vérifier avec sudo ip xfrm policy.
  1. Depuis la VM architecte-lab04-vm-cgw, faites un ping vers la VM du Net :

    Terminal window
    ping -c 4 <IP_PRIVEE_VM_NET>
  2. Depuis votre poste, connectez-vous en SSH à la VM architecte-lab04-vm-net en passant par la VM architecte-lab04-vm-cgw, comme dans le Lab 02. Ajoutez dans votre fichier ~/.ssh/config :

    Host architecte-lab04-vm-cgw
    IdentityFile /chemin/vers/votre/outscale_architecte-lab01.rsa
    HostName <IP_PUBLIQUE_CGW>
    User outscale
    Host <IP_PRIVEE_VM_NET>
    IdentityFile /chemin/vers/votre/outscale_architecte-lab01.rsa
    User outscale
    ProxyJump architecte-lab04-vm-cgw

    Puis connectez-vous :

    Terminal window
    ssh <IP_PRIVEE_VM_NET>

Question : la VM architecte-lab04-vm-net n’a pas d’IP publique et son Subnet n’a plus de NAT Service. Pourquoi est-elle tout de même joignable en SSH ?

💡 Correction — Joindre une VM privée par le VPN

Le trafic SSH ne passe pas par Internet de bout en bout. Votre poste se connecte à la VM architecte-lab04-vm-cgw par Internet, puis cette VM ouvre la connexion SSH vers l’IP privée <IP_PRIVEE_VM_NET>.

Ce paquet correspond à la politique IPsec (<CIDR_CLIENT> vers 10.1.0.0/16) : strongSwan le chiffre et l’envoie dans le tunnel vers la Virtual Gateway. Celle-ci le remet dans le Net. La réponse suit la route <CIDR_CLIENT> → Virtual Gateway de la Route Table architecte-lab02-rt-private, puis la route statique de la connexion VPN.

Aucune IP publique n’est nécessaire côté Net : c’est le principe d’un VPN site à site.

Question : vous oubliez la route vers <CIDR_CLIENT> dans la Route Table architecte-lab02-rt-private. Le tunnel reste UP. Que se passe-t-il pour le ping ?

💡 Correction — Route de retour manquante

Le ping échoue. La requête arrive bien jusqu’à la VM architecte-lab04-vm-net par le tunnel, mais la réponse ne trouve aucune route vers <CIDR_CLIENT> dans la Route Table du Subnet : elle ne repart pas vers la Virtual Gateway.

C’est le même raisonnement qu’au Lab 03 : le routage doit être configuré dans les deux sens, et l’état UP du tunnel ne garantit pas que le trafic circule.

Attention : avant de supprimer une ressource, vérifiez qu’elle n’est pas utilisée par d’autres labs.

Conservez uniquement la paire de clés architecte-lab01, réutilisée dans les labs suivants.

Le Lab 04 est le dernier lab à utiliser le Net architecte-lab02-net : vous pouvez maintenant supprimer toutes les ressources réseau des Labs 02 et 04.

Supprimez les ressources dans cet ordre : une ressource encore utilisée par une autre ne peut pas être supprimée.

  1. Supprimer la connexion VPN :

    • architecte-lab04-vpn
  2. Détacher puis supprimer la Virtual Gateway :

    • architecte-lab04-vgw
  3. Supprimer la Client Gateway :

    • architecte-lab04-client-gateway
  4. Supprimer les VMs (Terminate), puis attendre qu’elles soient à l’état terminated :

    • architecte-lab04-vm-cgw
    • architecte-lab04-vm-net (si vous avez fait le challenge)
  5. Supprimer les Security Groups :

    • architecte-lab04-sg-cgw
    • architecte-lab04-sg-net (si vous avez fait le challenge)
    • architecte-lab02-sg-private
    • architecte-lab02-sg-public
  6. Supprimer l’IP publique (Release) :

    • architecte-lab02-vm-bastion-ip
  7. Supprimer les ressources du Net architecte-lab02-net :

    • Les Route Tables architecte-lab02-rt-public et architecte-lab02-rt-private (après les avoir dissociées de leurs Subnets).
    • L’Internet Service architecte-lab02-is (après l’avoir dissocié du Net).
    • Les Subnets architecte-lab02-pub-net1, architecte-lab02-pub-net2 et architecte-lab02-private-net.
    • Le Net architecte-lab02-net.
