Lab 03 : Création d'un Net Peering
Objectifs
Section intitulée « Objectifs »À l’issue de ce lab, vous serez capable de :
- créer un Net Peering (appairage de Nets) entre deux Nets (réseaux virtuels) ;
- comprendre les prérequis et contraintes pour l’appairage de Nets (blocs CIDR non chevauchants, même Région) ;
- configurer les Route Tables (tables de routage) pour autoriser le trafic entre Nets appairés ;
- configurer les Security Groups (groupes de sécurité) pour autoriser le trafic venant du Net appairé ;
- tester la connectivité entre des VMs (machines virtuelles) situées dans des Nets différents ;
- identifier les cas d’usage et les limites du Net Peering.

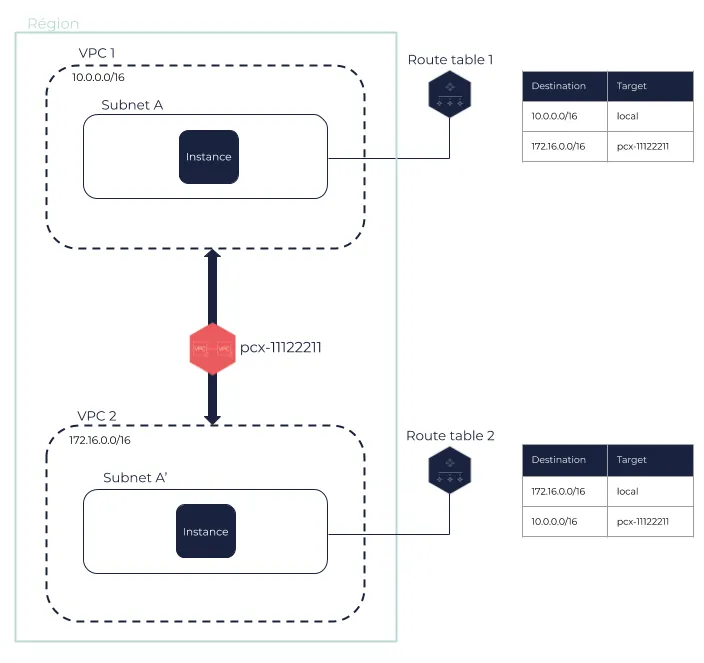

Architecture du lab
Section intitulée « Architecture du lab »L’architecture de ce lab repose sur deux Nets distincts avec des blocs CIDR non chevauchants :
- Le Net
architecte-lab02-net(créé dans le Lab 02) avec le CIDR10.1.0.0/16, dans lequel vous déployez une nouvelle VM dans le Subnet publicarchitecte-lab02-pub-net1. - Un nouveau Net
architecte-lab03-netavec le CIDR172.16.0.0/16, contenant une VM dans un Subnet public.
Un Net Peering est établi entre ces deux Nets. Pour que les VMs communiquent via leurs adresses IP privées, trois conditions doivent être réunies : le Net Peering est actif, chaque Net possède une route vers le CIDR de l’autre Net, et les Security Groups autorisent le trafic.

Prérequis
Section intitulée « Prérequis »Avant de commencer, vous devez disposer :
- d’un compte OUTSCALE actif ;
- d’un accès à Cockpit ;
- d’un terminal SSH ;
- d’une connexion Internet ;
- de la paire de clés
architecte-lab01et de son fichieroutscale_architecte-lab01.rsa, créés dans le Lab 01 ; - des ressources conservées à la fin du Lab 02 : le Net
architecte-lab02-net, ses Subnets, la Route Tablearchitecte-lab02-rt-public, l’Internet Servicearchitecte-lab02-is, le Security Grouparchitecte-lab02-sg-publicet l’IP publiquearchitecte-lab02-vm-bastion-ip; - des connaissances de base acquises dans les Labs 01 et 02.
Le lab utilise la région eu-west-2.
Remarque : l’interface Cockpit peut évoluer. Les noms ou l’emplacement de certains boutons peuvent différer légèrement des captures d’écran fournies dans ce lab.
1. Créer une VM dans le Net existant
Section intitulée « 1. Créer une VM dans le Net existant »Dans cette première étape, vous allez créer une VM dans le Net architecte-lab02-net du Lab 02. Cette VM servira de point de départ pour les tests de connectivité.
1.1 Créer la VM
Section intitulée « 1.1 Créer la VM »-
Dans Cockpit, sélectionnez Compute > VMs.
-
Cliquez sur Create VMs.
-
Dans le champ Name, saisissez :
architecte-lab03-vm-net1 -
Dans le champ Image, sélectionnez l’image ubuntu-22.04 la plus récente du propriétaire OUTSCALE.
-
Dans la section VM Type, laissez les valeurs par défaut (1 vCore, 1 Gio).
-
Dans la section Net :
- Décochez Public Cloud.
- Sélectionnez le Net
architecte-lab02-net. - Sélectionnez le Subnet
architecte-lab02-pub-net1.
-
Dans la section Security Groups :
- Cochez Select one or more existing security groups.
- Sélectionnez le Security Group
architecte-lab02-sg-publiccréé dans le Lab 02 (il autorise déjà les connexions SSH et ICMP).
-
Dans la section Key Pair, sélectionnez la paire de clés
architecte-lab01créée dans le Lab 01. -
Cliquez sur Create.
1.2 Associer l’IP publique à la VM
Section intitulée « 1.2 Associer l’IP publique à la VM »L’IP publique architecte-lab02-vm-bastion-ip a été créée dans le Lab 02. Vous n’avez pas besoin d’en créer une nouvelle : il suffit de l’associer à la nouvelle VM.
-
Dans le menu, sélectionnez Network > Public IPs.
-
Cliquez sur l’icône d’association (épingle) à droite de l’IP publique
architecte-lab02-vm-bastion-ip. -
Dans la liste, sélectionnez la VM
architecte-lab03-vm-net1. -
Cochez Link the selected VM automatically.
-
Cliquez sur Link to VM.
Remarque : si vous n’avez pas supprimé la VM
architecte-lab02-vm-bastionà la fin du Lab 02, l’IP publique lui est encore associée. Supprimez d’abord cette VM, ou créez une nouvelle IP publique nomméearchitecte-lab03-vm-net1-ip.
1.3 Vérifier la connectivité Internet
Section intitulée « 1.3 Vérifier la connectivité Internet »-
Connectez-vous en SSH à la VM
architecte-lab03-vm-net1:Terminal window ssh -i /chemin/vers/votre/outscale_architecte-lab01.rsa outscale@<IP_PUBLIQUE_VM1> -
Depuis cette VM, exécutez :
Terminal window ping -c 4 8.8.8.8Vous devriez obtenir des réponses.
-
Relevez l’adresse IP privée de la VM (elle commence par
10.1.1.), affichée dans le dashboard VMs ou avec la commande :Terminal window ip -4 addr show

2. Créer le deuxième Net
Section intitulée « 2. Créer le deuxième Net »Vous allez maintenant créer un nouveau Net avec un Subnet public et une VM pour établir l’appairage.
2.1 Créer le Net
Section intitulée « 2.1 Créer le Net »-
Dans le menu, sélectionnez Network > Nets & Subnets.
-
Cliquez sur Create Net Only.
-
Dans le champ Name, saisissez :
architecte-lab03-net -
Dans le champ IP range, saisissez :
172.16.0.0/16 -
Cliquez sur Create.
Important : le bloc CIDR
172.16.0.0/16ne doit pas chevaucher celui du Netarchitecte-lab02-net(10.1.0.0/16). C’est une condition nécessaire pour créer un Net Peering.
2.2 Créer le Subnet public
Section intitulée « 2.2 Créer le Subnet public »-
Cliquez sur le nom du Net
architecte-lab03-net. -
Cliquez sur Create Subnet.
-
Dans le champ Name, saisissez :
architecte-lab03-pub-net -
Dans le champ IP range, saisissez :
172.16.1.0/24 -
Cliquez sur Create.
2.3 Créer l’Internet Service
Section intitulée « 2.3 Créer l’Internet Service »-
Dans le menu, sélectionnez Network > Internet Services.
-
Cliquez sur Create Internet Service.
-
Dans le champ Name, saisissez :
architecte-lab03-is -
Cliquez sur Create.
2.4 Associer l’Internet Service au Net
Section intitulée « 2.4 Associer l’Internet Service au Net »-
Cliquez sur l’icône d’association (épingle) à droite de l’Internet Service
architecte-lab03-is. -
Sélectionnez le Net
architecte-lab03-net. -
Cliquez sur Update.
2.5 Créer la Route Table publique
Section intitulée « 2.5 Créer la Route Table publique »-
Dans le menu, sélectionnez Network > Route Tables.
-
Cliquez sur Create Route Table.
-
Dans le champ Name, saisissez :
architecte-lab03-rt-public -
Dans le champ Net, sélectionnez
architecte-lab03-net. -
Cliquez sur Create.
2.6 Associer la Route Table au Subnet public
Section intitulée « 2.6 Associer la Route Table au Subnet public »-
Cliquez sur l’icône Manage Subnets à droite de la Route Table
architecte-lab03-rt-public. -
Sélectionnez le Subnet
architecte-lab03-pub-net. -
Cliquez sur Update.
2.7 Ajouter la route vers Internet
Section intitulée « 2.7 Ajouter la route vers Internet »-
Cliquez sur le nom de la Route Table
architecte-lab03-rt-public. -
Cliquez sur l’onglet Routes.
-
Cliquez sur Create Route.
-
Dans le champ Destination, sélectionnez All IPs (0.0.0.0/0).
-
Dans le champ Target, sélectionnez Internet Service puis choisissez
architecte-lab03-is. -
Cliquez sur Create.
2.8 Créer le Security Group
Section intitulée « 2.8 Créer le Security Group »-
Dans le menu, sélectionnez Compute > Security Groups.
-
Cliquez sur Create Security Group.
-
Dans le champ Name, saisissez :
architecte-lab03-sg -
Dans le champ Description, saisissez :
Security Group pour le Lab 03 - autorise SSH et ICMP -
Dans le champ Net, sélectionnez
architecte-lab03-net. -
Cliquez sur Create.
-
Ajoutez les règles d’entrée suivantes :
-
SSH : autoriser le port 22 depuis My IP (votre adresse IP publique).
-
ICMP : autoriser depuis la plage du Net appairé :
10.1.0.0/16
-
Remarque : le Security Group
architecte-lab02-sg-publicdu Lab 02 ne peut pas être utilisé ici : un Security Group appartient à un seul Net.
Conseil : autoriser l’ICMP uniquement depuis
10.1.0.0/16montre que le Net Peering ne contourne pas les Security Groups : le trafic venant du Net appairé doit être explicitement autorisé.
2.9 Créer la VM dans le deuxième Net
Section intitulée « 2.9 Créer la VM dans le deuxième Net »-
Dans le menu, sélectionnez Compute > VMs.
-
Cliquez sur Create VMs.
-
Dans le champ Name, saisissez :
architecte-lab03-vm-net2 -
Dans le champ Image, sélectionnez l’image ubuntu-22.04 la plus récente du propriétaire OUTSCALE.
-
Dans la section VM Type, laissez les valeurs par défaut (1 vCore, 1 Gio).
-
Dans la section Net :
- Décochez Public Cloud.
- Sélectionnez le Net
architecte-lab03-net. - Sélectionnez le Subnet
architecte-lab03-pub-net.
-
Dans la section Security Groups :
- Cochez Select one or more existing security groups.
- Sélectionnez le Security Group
architecte-lab03-sg.
-
Dans la section Key Pair, sélectionnez la paire de clés
architecte-lab01créée dans le Lab 01. -
Cliquez sur Create.
2.10 Allouer et associer une IP publique
Section intitulée « 2.10 Allouer et associer une IP publique »-
Dans le menu, sélectionnez Network > Public IPs.
-
Cliquez sur Create Public IP.
-
Dans le champ Name, saisissez :
architecte-lab03-vm-net2-ip -
Cliquez sur Create.
-
Cliquez sur l’icône d’association (épingle) à droite de l’IP publique
architecte-lab03-vm-net2-ip. -
Sélectionnez la VM
architecte-lab03-vm-net2. -
Cochez Link the selected VM automatically.
-
Cliquez sur Link to VM.
2.11 Vérifier la connectivité Internet
Section intitulée « 2.11 Vérifier la connectivité Internet »-
Connectez-vous en SSH à la VM
architecte-lab03-vm-net2:Terminal window ssh -i /chemin/vers/votre/outscale_architecte-lab01.rsa outscale@<IP_PUBLIQUE_VM2> -
Depuis cette VM, exécutez :
Terminal window ping -c 4 8.8.8.8Vous devriez obtenir des réponses.
-
Relevez l’adresse IP privée de la VM (elle commence par
172.16.1.).

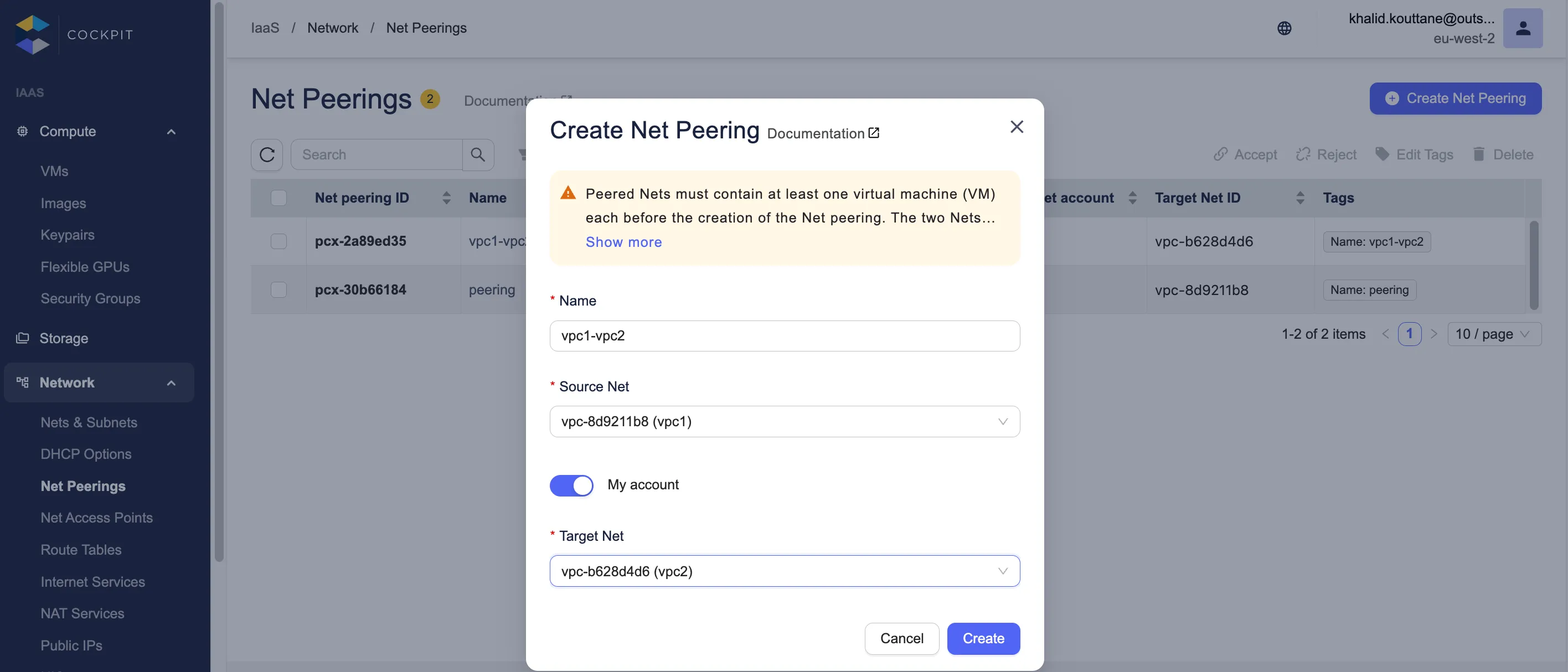

3. Créer le Net Peering
Section intitulée « 3. Créer le Net Peering »Le Net Peering permet d’établir une connexion réseau privée et directe entre deux Nets, sans passer par Internet.
-
Dans le menu, sélectionnez Network > Net Peerings.
-
Cliquez sur Create Net Peering.
-
Dans le champ Name, saisissez :
architecte-lab03-net-peering -
Dans la liste Net source, sélectionnez
architecte-lab02-net. -
Laissez Mon compte activé (les deux Nets sont dans le même compte).
-
Dans la liste Net cible, sélectionnez
architecte-lab03-net. -
Cliquez sur Create.
-
Dans le dashboard Net Peerings, attendez que l’état du Net Peering
architecte-lab03-net-peeringsoit active avant de passer à la suite.

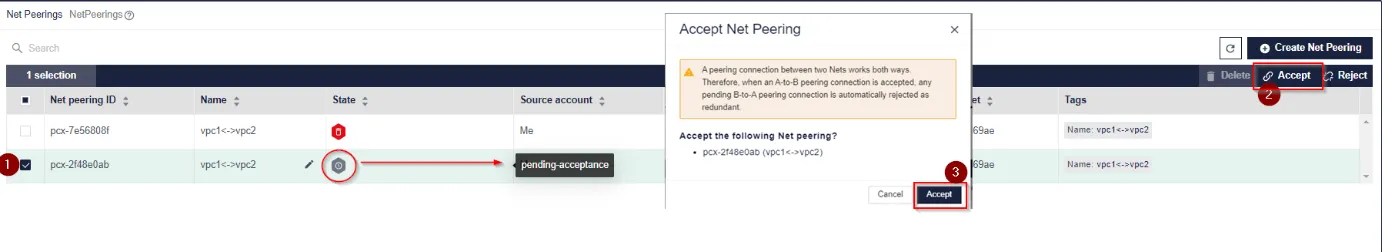

Remarque : lorsque vous créez avec Cockpit un Net Peering entre deux Nets de votre propre compte, la demande est automatiquement acceptée. Si le Net cible appartient à un autre compte, ou si vous utilisez l’API, le Net Peering reste à l’état
pending-acceptancejusqu’à ce que le propriétaire du Net cible l’accepte. Sans acceptation sous 7 jours, il passe à l’étatexpired.

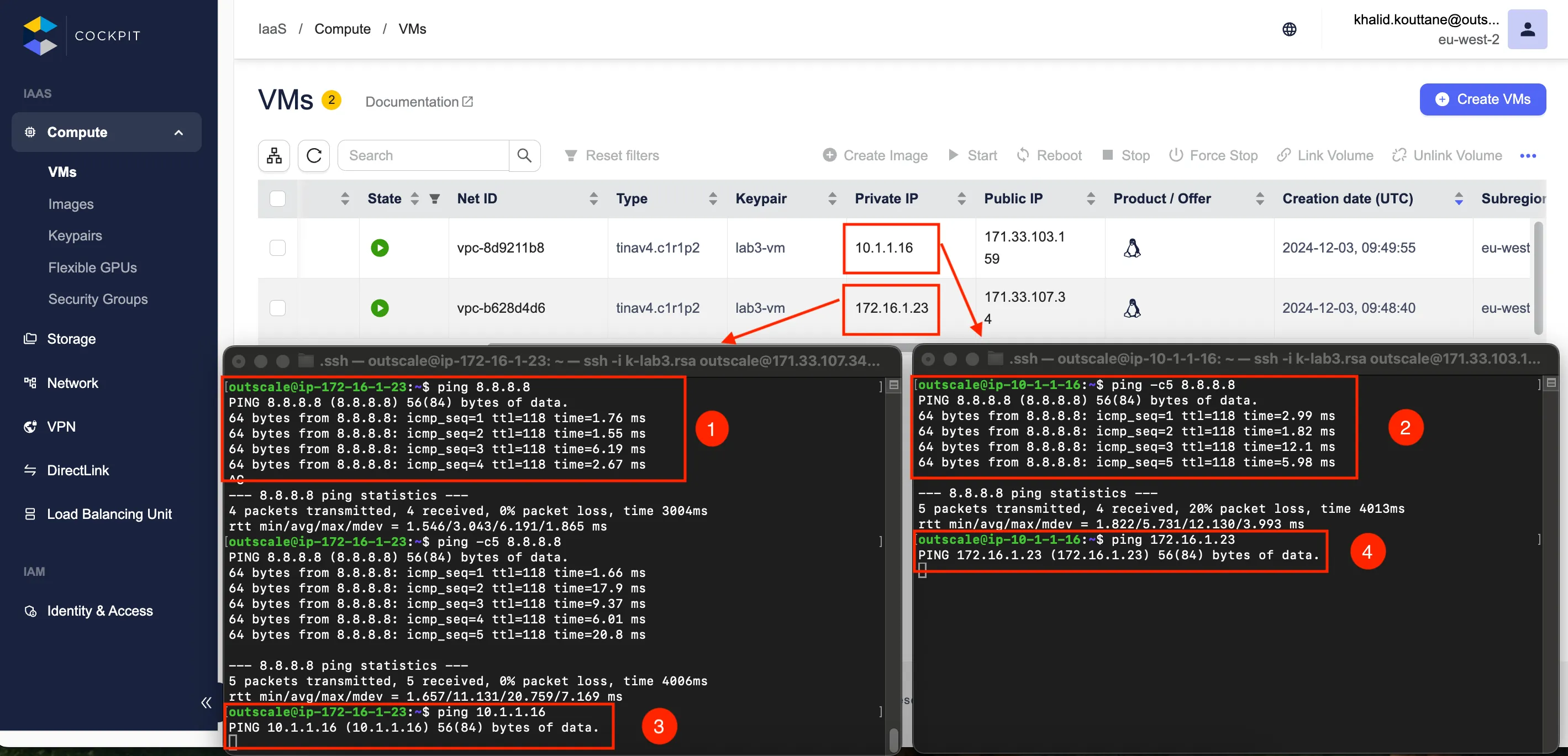

4. Vérifier que le Net Peering seul ne suffit pas
Section intitulée « 4. Vérifier que le Net Peering seul ne suffit pas »Le Net Peering est actif, mais aucune route n’indique encore aux VMs comment joindre l’autre Net.
-
Depuis la VM
architecte-lab03-vm-net1, essayez de joindre l’IP privée de la VMarchitecte-lab03-vm-net2:Terminal window ping -c 4 <IP_PRIVEE_VM2> -
Constatez que le ping échoue : la Route Table du Subnet ne connaît pas encore le CIDR
172.16.0.0/16.
5. Configurer les Route Tables pour le Net Peering
Section intitulée « 5. Configurer les Route Tables pour le Net Peering »Pour autoriser le trafic entre les deux Nets appairés, vous devez ajouter une route dans la Route Table de chaque Net, avec le Net Peering comme cible.
Chaque Route Table reçoit le bloc CIDR de l’autre Net :
| Route Table | Net | Destination | Cible |
|---|---|---|---|
architecte-lab02-rt-public | architecte-lab02-net (10.1.0.0/16) | 172.16.0.0/16 | architecte-lab03-net-peering |
architecte-lab03-rt-public | architecte-lab03-net (172.16.0.0/16) | 10.1.0.0/16 | architecte-lab03-net-peering |
Attention : une route vers le bloc CIDR du Net lui-même est refusée (erreur
409 - 9103, « must be outside the network CIDR ») : ce trafic est déjà couvert par la routelocal.

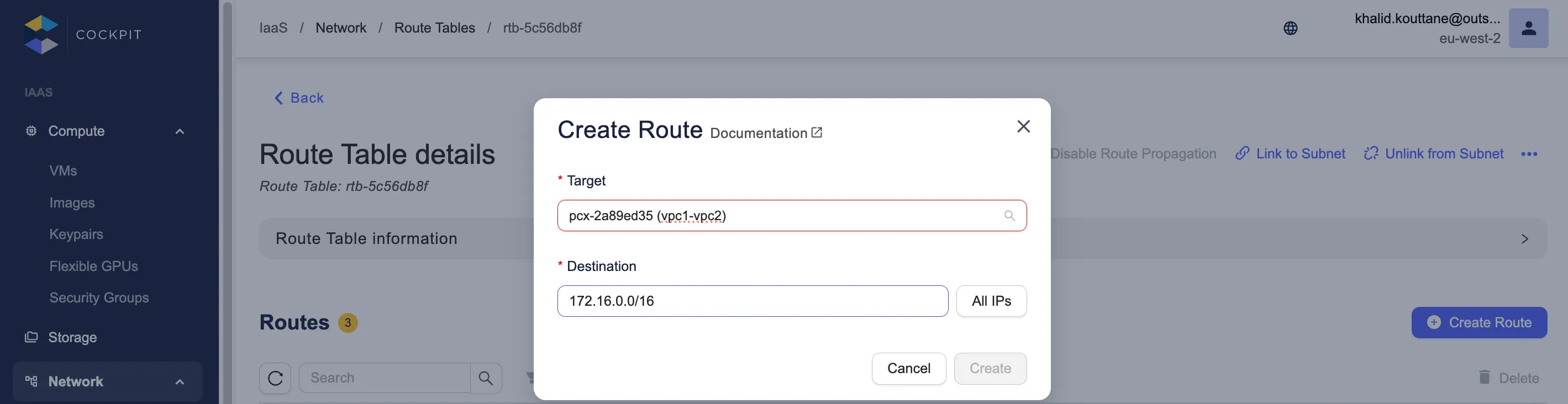

5.1 Mettre à jour la Route Table du Net 1
Section intitulée « 5.1 Mettre à jour la Route Table du Net 1 »La VM architecte-lab03-vm-net1 est dans le Subnet architecte-lab02-pub-net1, associé à la Route Table architecte-lab02-rt-public dans le Lab 02. C’est donc cette Route Table qu’il faut modifier.
-
Dans le menu, sélectionnez Network > Route Tables.
-
Cliquez sur le nom de la Route Table
architecte-lab02-rt-public. -
Cliquez sur l’onglet Routes.
-
Cliquez sur Create Route.
-
Dans le champ Target, sélectionnez Net Peering puis choisissez
architecte-lab03-net-peering.
-
Dans le champ Destination, saisissez :
172.16.0.0/16 -
Cliquez sur Create.
Attention : n’ajoutez pas cette route dans la Route Table par défaut du Net. Le Subnet
architecte-lab02-pub-net1est associé àarchitecte-lab02-rt-public: une route ajoutée dans une autre Route Table ne s’appliquerait pas à la VM.
- Depuis la VM
architecte-lab03-vm-net1, relancez le ping vers l’IP privée de la VMarchitecte-lab03-vm-net2. Il échoue encore : le paquet arrive, mais la réponse ne sait pas revenir vers10.1.0.0/16.

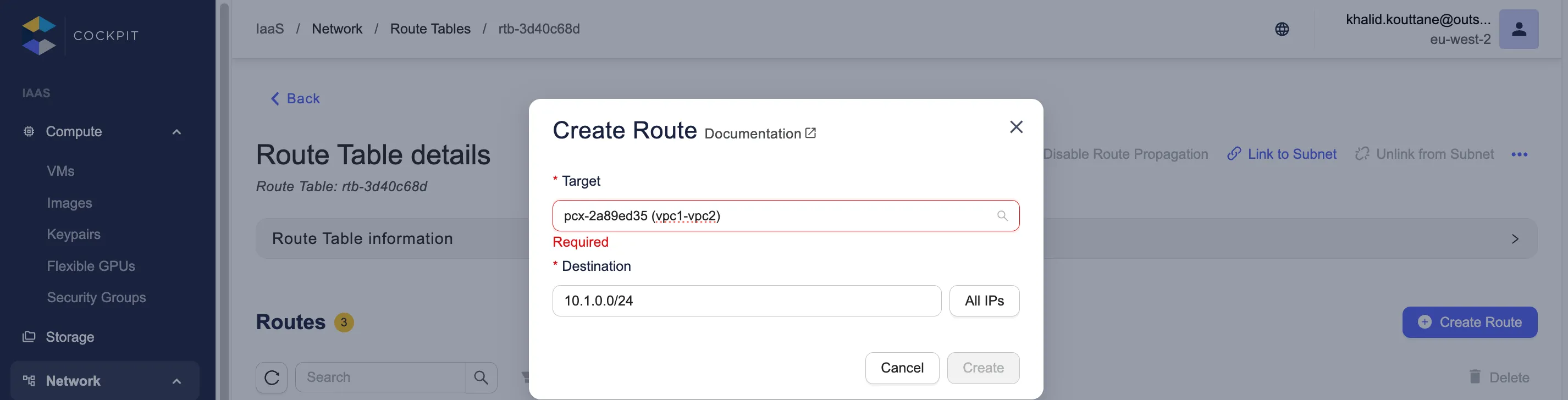

5.2 Mettre à jour la Route Table du Net 2
Section intitulée « 5.2 Mettre à jour la Route Table du Net 2 »-
Dans le menu, sélectionnez Network > Route Tables.
-
Cliquez sur le nom de la Route Table
architecte-lab03-rt-public. -
Cliquez sur l’onglet Routes.
-
Cliquez sur Create Route.
-
Dans le champ Target, sélectionnez Net Peering puis choisissez
architecte-lab03-net-peering. -
Dans le champ Destination, saisissez :
10.1.0.0/16 -
Cliquez sur Create.
Remarque : chaque Net doit avoir une route vers le bloc CIDR de l’autre Net, avec le Net Peering comme cible. Cela permet un routage dans les deux sens.

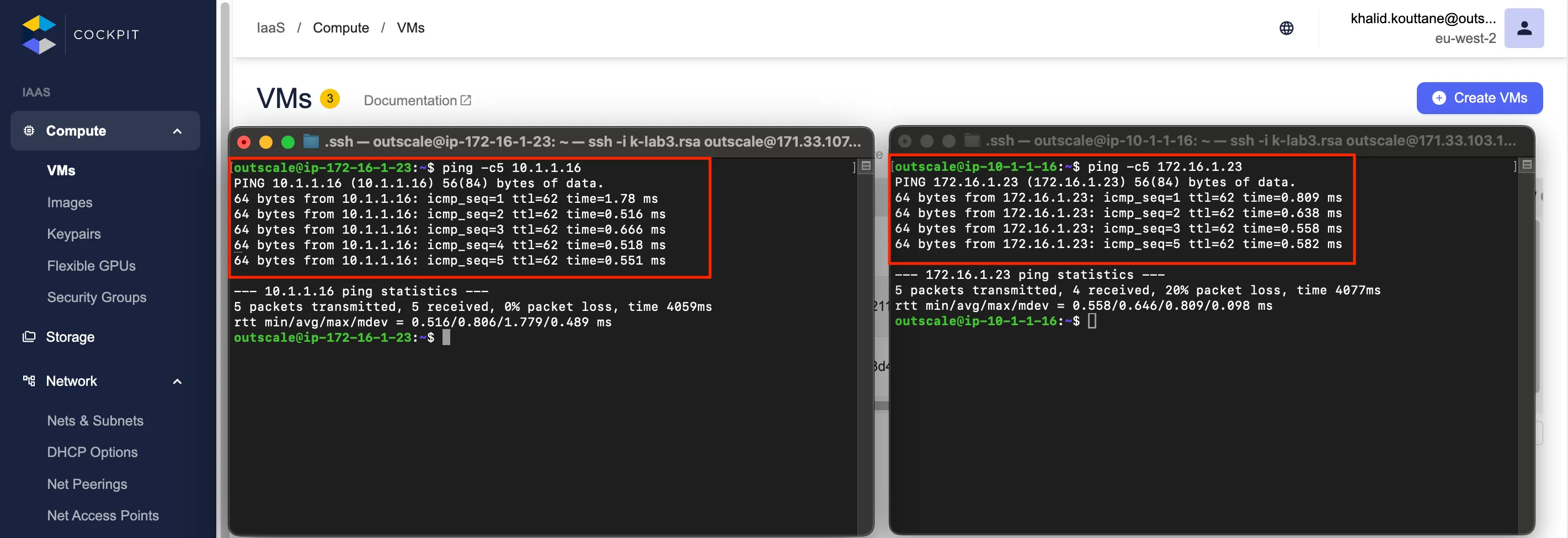

6. Tester le ping entre les deux VMs
Section intitulée « 6. Tester le ping entre les deux VMs »-
Depuis la VM
architecte-lab03-vm-net1(dans le Netarchitecte-lab02-net), faites un ping vers l’IP privée de la VMarchitecte-lab03-vm-net2:Terminal window ping -c 4 <IP_PRIVEE_VM2>Le ping doit maintenant réussir.
-
Depuis la VM
architecte-lab03-vm-net2(dans le Netarchitecte-lab03-net), faites un ping vers l’IP privée de la VMarchitecte-lab03-vm-net1:Terminal window ping -c 4 <IP_PRIVEE_VM1>Le ping doit également réussir.

Validation du lab
Section intitulée « Validation du lab »Pour valider que votre lab est correctement configuré, vérifiez les points suivants :
- Le Net Peering
architecte-lab03-net-peeringexiste entrearchitecte-lab02-netetarchitecte-lab03-net, à l’état active. - Les deux VMs (
architecte-lab03-vm-net1etarchitecte-lab03-vm-net2) sont déployées dans leurs Nets respectifs avec des IP privées. - Les deux VMs ont une connectivité Internet fonctionnelle (ping vers
8.8.8.8). - La Route Table
architecte-lab02-rt-publiccontient une route vers172.16.0.0/16avec le Net Peering comme cible. - La Route Table
architecte-lab03-rt-publiccontient une route vers10.1.0.0/16avec le Net Peering comme cible. - Le ping entre les deux VMs via leurs adresses IP privées fonctionne dans les deux sens.
Pour aller plus loin
Section intitulée « Pour aller plus loin »- Supprimez temporairement la règle ICMP du Security Group
architecte-lab03-sg, puis relancez le ping depuisarchitecte-lab03-vm-net1: constatez qu’il échoue alors que le Net Peering et les routes sont en place. Recréez ensuite la règle. - Testez la non-transitivité du Net Peering : créez un troisième Net (par exemple
192.168.0.0/16) appairé uniquement avecarchitecte-lab03-net, et vérifiez qu’une VM de ce troisième Net ne peut pas joindrearchitecte-lab03-vm-net1.
Question : Pourquoi est-il impossible de créer un Net Peering entre deux Nets dont les blocs CIDR se chevauchent ?
💡 Correction — Contraintes des blocs CIDR
Le Net Peering ne peut pas être créé entre deux Nets dont les blocs CIDR se chevauchent car cela créerait une ambiguïté de routage. Chaque Route Table contient une route local vers le CIDR de son propre Net. Si le Net appairé utilisait les mêmes adresses, un paquet destiné à l’autre Net serait toujours envoyé vers la route local : il serait impossible de déterminer de manière univoque vers quel Net router le trafic.
Par exemple, si le Net A a le CIDR 10.0.0.0/16 et le Net B le CIDR 10.0.0.0/24, une adresse comme 10.0.0.1 pourrait appartenir aux deux Nets, ce qui rendrait le routage impossible à résoudre.
Question : Le Net A est appairé avec le Net B, et le Net B avec le Net C. Les VMs du Net A peuvent-elles joindre celles du Net C ?
💡 Correction — Non-transitivité du Net Peering
Non. Un Net Peering est une connexion directe, de un à un, et non transitive : le Net B ne peut pas servir de point de transit entre A et C. Pour que A et C communiquent, il faut créer un Net Peering entre A et C, avec les routes correspondantes.
Avec beaucoup de Nets à relier entre eux, le nombre de Net Peerings augmente rapidement. C’est pourquoi le plan d’adressage et la topologie réseau doivent être conçus avant de créer les premiers Nets.
Nettoyage du lab
Section intitulée « Nettoyage du lab »Attention : supprimez uniquement les ressources listées ci-dessous. Les ressources du Lab 02 sont réutilisées dans le Lab 04.
Ressources à conserver pour les labs suivants
Section intitulée « Ressources à conserver pour les labs suivants »Conservez toutes les ressources du Lab 02 (le Net architecte-lab02-net, ses Subnets, Route Tables, Internet Service, Security Groups et l’IP publique architecte-lab02-vm-bastion-ip) ainsi que la paire de clés architecte-lab01.
Ressources à supprimer
Section intitulée « Ressources à supprimer »Supprimez les ressources dans cet ordre : une ressource encore utilisée par une autre ne peut pas être supprimée.
-
Supprimer les routes du Net Peering :
- La route vers
172.16.0.0/16dans la Route Tablearchitecte-lab02-rt-public. - La route vers
10.1.0.0/16dans la Route Tablearchitecte-lab03-rt-public.
- La route vers
-
Supprimer le Net Peering :
architecte-lab03-net-peering
-
Supprimer les VMs (Terminate), puis attendre qu’elles soient à l’état
terminated:architecte-lab03-vm-net1architecte-lab03-vm-net2
-
Supprimer l’IP publique (Release) :
architecte-lab03-vm-net2-ip
-
Supprimer les ressources du Net
architecte-lab03-net:- Le Security Group
architecte-lab03-sg. - La Route Table
architecte-lab03-rt-public(après l’avoir dissociée du Subnetarchitecte-lab03-pub-net). - L’Internet Service
architecte-lab03-is(après l’avoir dissocié du Net). - Le Subnet
architecte-lab03-pub-net. - Le Net
architecte-lab03-net.
- Le Security Group
