Lab 09 : Déploiement d'une infrastructure avec Terraform
Objectifs
Section intitulée « Objectifs »À l’issue de ce lab, vous serez capable de :
- expliquer le principe de l’infrastructure as code (IaC) et le fonctionnement de Terraform : configuration, provider, plan d’exécution et état (state) ;
- configurer le provider Terraform OUTSCALE avec le profil octl créé au Lab 05 ;
- décrire en code un Net (réseau virtuel), ses Subnets (sous-réseaux), son routage, ses Security Groups (groupes de sécurité), des VMs (machines virtuelles) et un load balancer ;
- utiliser une data source pour sélectionner automatiquement la dernière OMI (OUTSCALE Machine Image) officielle ;
- appliquer une configuration par étapes et lire un plan d’exécution avant de l’appliquer ;
- détecter une modification faite en dehors de Terraform et revenir à l’état décrit dans la configuration ;
- supprimer toutes les ressources du lab avec une seule commande.
Architecture du lab
Section intitulée « Architecture du lab »Dans les Labs 06 et 08, vous avez construit des architectures à la main, ressource par ressource, en relevant les identifiants des unes pour créer les autres. Ce lab reprend l’architecture du Lab 06 et la décrit dans des fichiers texte : Terraform lit ces fichiers, calcule l’ordre de création des ressources et appelle l’API OUTSCALE à votre place.
Le lab déploie les ressources suivantes, toutes dans la Région eu-west-2 :
- un Net
architecte-lab09-net(10.0.0.0/16) ; - un Subnet public
architecte-lab09-pub-net(10.0.1.0/24), dans la Sous-régioneu-west-2a, qui accueille le NAT Service et le load balancer ; - deux Subnets privés, un par Sous-région :
architecte-lab09-web-net-a(10.0.2.0/24,eu-west-2a) etarchitecte-lab09-web-net-b(10.0.3.0/24,eu-west-2b) ; - un Internet Service et une route table publique, pour le Subnet public ;
- un NAT Service et une route table privée, pour que les VMs des Subnets privés installent leurs paquets au premier démarrage ;
- un Security Group pour le load balancer, qui accepte le HTTP depuis Internet, et un Security Group pour les VMs web, qui n’accepte le HTTP que depuis le load balancer ;
- deux VMs web
architecte-lab09-vm-web-aetarchitecte-lab09-vm-web-b, sans IP publique, configurées par Cloud-init ; - un load balancer relié à Internet
architecte-lab09-lb, avec un health check HTTP, qui répartit le trafic entre les deux VMs web.
Par rapport au Lab 06, ce lab ne contient ni VM bastion ni paire de clés : vous ne vous connectez jamais aux VMs. Elles sont entièrement configurées par Cloud-init, et vous les vérifiez à travers le load balancer.
Terraform s’appuie sur trois éléments :
- la configuration : les fichiers
.tfqui décrivent l’infrastructure souhaitée ; - le provider OUTSCALE : le plugin qui traduit chaque ressource de la configuration en appels de l’API OUTSCALE ;
- l’état (state) : le fichier
terraform.tfstate, dans lequel Terraform enregistre les identifiants des ressources qu’il a créées.
À chaque exécution, Terraform compare la configuration, l’état et les ressources réelles de votre compte, puis propose un plan d’exécution : la liste des ressources à créer, à modifier ou à supprimer pour que l’infrastructure corresponde à la configuration.
Prérequis
Section intitulée « Prérequis »Avant de commencer, vous devez disposer :
- d’un compte OUTSCALE actif, dont les quotas permettent de créer au moins deux VMs, un load balancer et une IP publique ;
- d’un accès à Cockpit ;
- d’un terminal bash avec
curl; - d’une connexion Internet ;

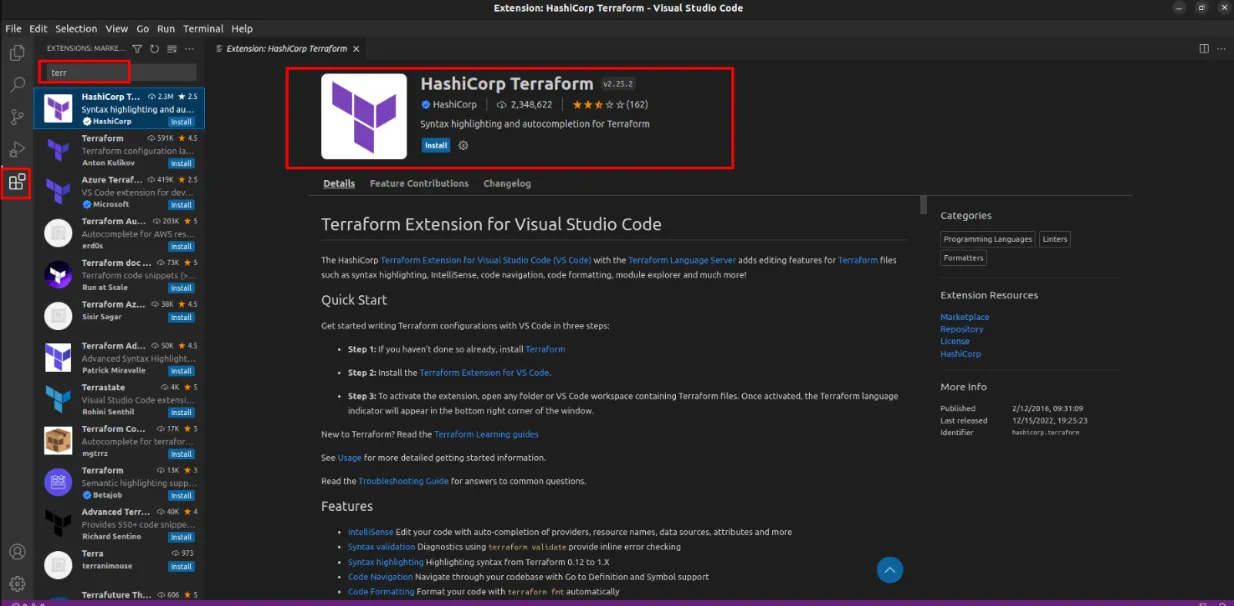

- d’un éditeur de texte, par exemple VS Code avec l’extension HashiCorp Terraform, qui colore la syntaxe et complète les noms des ressources ;
- d’octl, installé et configuré avec le profil
defaultdans le Lab 05 : Terraform utilise ce même profil pour s’authentifier ; - des connaissances acquises dans le Lab 02 (Net, Subnets, route tables, NAT Service), le Lab 05 (octl, access key) et le Lab 06 (load balancer, health check, Security Group de load balancer).
Ce lab ne réutilise aucune ressource OUTSCALE des labs précédents.
Le lab utilise la région eu-west-2.
Remarque : sous Windows, utilisez WSL (Windows Subsystem for Linux), comme dans le Lab 05, pour suivre ce lab avec les mêmes commandes.
Important : ce lab a été rédigé avec la version
1.8.1du provider Terraform OUTSCALE et octlv0.0.35. Si une commande ne se comporte pas comme décrit, consultez la documentation du provider et l’aide intégrée d’octl (octl iaas <commande> --help).
1. Installer Terraform
Section intitulée « 1. Installer Terraform »1.1 Installer le binaire
Section intitulée « 1.1 Installer le binaire »-

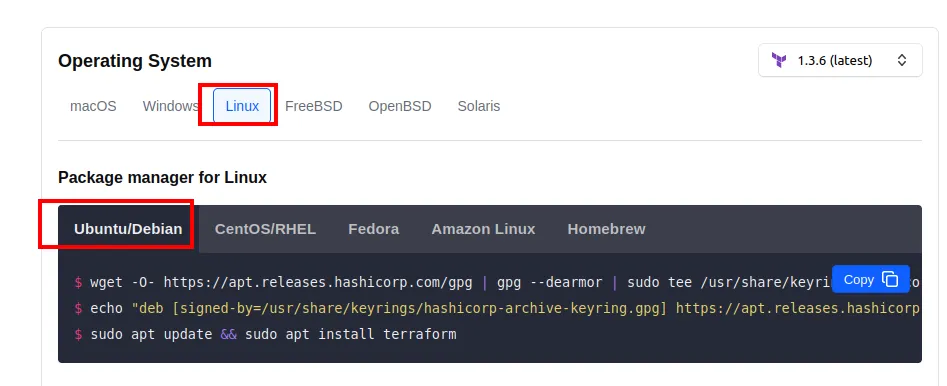

Installez Terraform en suivant uniquement la méthode de votre système.
Sous macOS : installez Terraform avec Homebrew, depuis le dépôt officiel de HashiCorp.
Terminal window brew tap hashicorp/tapbrew install hashicorp/tap/terraformSous Linux (Ubuntu ou Debian) : ajoutez le dépôt de paquets officiel de HashiCorp, puis installez Terraform.
Terminal window wget -O - https://apt.releases.hashicorp.com/gpg | sudo gpg --dearmor -o /usr/share/keyrings/hashicorp-archive-keyring.gpgecho "deb [arch=$(dpkg --print-architecture) signed-by=/usr/share/keyrings/hashicorp-archive-keyring.gpg] https://apt.releases.hashicorp.com $(lsb_release -cs) main" | sudo tee /etc/apt/sources.list.d/hashicorp.listsudo apt update && sudo apt install terraform -
Vérifiez l’installation :
Terminal window terraform versionLa commande affiche la version de Terraform, par exemple
Terraform v1.13.4. Ce lab nécessite Terraform1.6.0ou une version plus récente.
Remarque : les autres méthodes d’installation, dont celle pour Windows, sont détaillées dans le Lab 01 du parcours Terraform.
1.2 Vérifier le profil octl
Section intitulée « 1.2 Vérifier le profil octl »Terraform s’authentifie auprès de l’API OUTSCALE avec la même access key qu’octl, lue dans le même fichier ~/.osc/config.json.
-
Affichez le profil actif :
Terminal window octl profile currentLe profil
defaults’affiche, avec la Régioneu-west-2. Si la commande échoue, reprenez la partie 2 du Lab 05.
Attention : n’écrivez jamais votre access key ni votre Secret Key dans un fichier
.tfou.tfvars. Ces fichiers sont faits pour être partagés et versionnés dans un dépôt Git : la Secret Key finirait tôt ou tard en dehors de votre poste.
2. Créer le projet Terraform
Section intitulée « 2. Créer le projet Terraform »Un projet Terraform est un dossier : Terraform lit tous les fichiers .tf qu’il contient, quel que soit leur nom. Dans ce lab, vous répartissez la configuration en un fichier par thème.
2.1 Créer le dossier du projet
Section intitulée « 2.1 Créer le dossier du projet »-
Créez le dossier du projet et placez-vous dedans :
Terminal window mkdir ~/architecte-lab09cd ~/architecte-lab09 -
Créez un fichier
.gitignorepour exclure du versionnement les fichiers que Terraform génère :Terminal window cat > .gitignore <<'EOF'.terraform/*.tfstate*.tfstate.*EOFOuvrez ensuite le dossier
~/architecte-lab09dans votre éditeur : vous y créerez tous les fichiers du lab.
2.2 Déclarer le provider OUTSCALE
Section intitulée « 2.2 Déclarer le provider OUTSCALE »-
Créez le fichier
versions.tfavec le contenu suivant :terraform {required_version = ">= 1.6.0"required_providers {outscale = {source = "outscale/outscale"version = "~> 1.8"}}}required_version: la version minimale de Terraform.source: l’adresse du provider OUTSCALE dans le registre Terraform.version = "~> 1.8": toute version1.xà partir de1.8, mais jamais une version2.0, qui pourrait contenir des changements incompatibles.
-
Créez le fichier
provider.tfavec le contenu suivant :provider "outscale" {profile = "default"}Le provider lit le profil
defaultdu fichier~/.osc/config.json: l’access key, la Secret Key et la Régioneu-west-2. Aucun secret n’apparaît dans la configuration.
2.3 Initialiser le projet
Section intitulée « 2.3 Initialiser le projet »-
Initialisez le projet :
Terminal window terraform initTerraform télécharge le provider OUTSCALE depuis le registre Terraform. Repérez les lignes suivantes :
Installing outscale/outscale v1.8.x...: la version installée, choisie selon la contrainte~> 1.8;Terraform has been successfully initialized!: le projet est prêt.
-
Listez le contenu du dossier :
Terminal window ls -aDeux éléments ont été créés :
- le dossier
.terraform/, qui contient le binaire du provider ; - le fichier
.terraform.lock.hcl, qui enregistre la version exacte du provider et son empreinte. Ce fichier se versionne avec la configuration : toute l’équipe utilise ainsi la même version du provider.
- le dossier
Remarque : relancez
terraform initchaque fois que vous ajoutez un provider ou changez sa contrainte de version. Les autres modifications de la configuration ne demandent pas de nouvelle initialisation.
3. Décrire le Net et les Subnets
Section intitulée « 3. Décrire le Net et les Subnets »3.1 Déclarer les variables
Section intitulée « 3.1 Déclarer les variables »-
Créez le fichier
variables.tfavec le contenu suivant :variable "prefixe" {description = "Préfixe du nom de toutes les ressources du lab"type = stringdefault = "architecte-lab09"}variable "vm_type" {description = "Type des VMs web"type = stringdefault = "tinav5.c1r1p2"}locals {# Une entrée par Sous-région : chacune reçoit un Subnet privé et une VM webweb = {a = { subregion = "eu-west-2a", ip_range = "10.0.2.0/24" }b = { subregion = "eu-west-2b", ip_range = "10.0.3.0/24" }}}- Une variable (
variable) est un paramètre de la configuration. Sa valeur par défaut (default) peut être remplacée au moment de l’exécution, par exemple avec l’option-var. - Une valeur locale (
locals) est une valeur calculée ou fixée dans la configuration. La valeur localewebdécrit les deux Sous-régions du niveau web : vous l’utiliserez pour créer un Subnet et une VM dans chacune. tinav5.c1r1p2est le type de VM utilisé au Lab 05 : 1 vCore, 1 Gio de mémoire et une performancehigh.
- Une variable (
Remarque : si plusieurs stagiaires partagent le même compte OUTSCALE, chacun doit utiliser un préfixe différent, car les noms des Security Groups et des load balancers sont uniques dans un compte. Ajoutez alors l’option
-var 'prefixe=architecte-lab09-<VOS_INITIALES>'à toutes les commandesterraform plan,applyetdestroydu lab.
3.2 Décrire le Net et les Subnets
Section intitulée « 3.2 Décrire le Net et les Subnets »-
Créez le fichier
network.tfavec le contenu suivant :# Net et Subnet publicresource "outscale_net" "lab09" {ip_range = "10.0.0.0/16"tags {key = "Name"value = "${var.prefixe}-net"}}resource "outscale_subnet" "public" {net_id = outscale_net.lab09.net_idip_range = "10.0.1.0/24"subregion_name = "eu-west-2a"tags {key = "Name"value = "${var.prefixe}-pub-net"}}# Un Subnet privé par Sous-régionresource "outscale_subnet" "web" {for_each = local.webnet_id = outscale_net.lab09.net_idip_range = each.value.ip_rangesubregion_name = each.value.subregiontags {key = "Name"value = "${var.prefixe}-web-net-${each.key}"}}Chaque bloc
resourcedécrit une ressource OUTSCALE. Il porte deux étiquettes : le type de ressource (outscale_net,outscale_subnet) et un nom local (lab09,public,web), qui sert uniquement à y faire référence dans la configuration.Observez trois mécanismes :
- la référence
outscale_net.lab09.net_id: le Subnet utilise l’identifiant du Net, que Terraform ne connaîtra qu’après la création du Net. Terraform en déduit l’ordre de création : d’abord le Net, puis les Subnets. Vous n’avez plus à relever d’identifiant, comme avec octl au Lab 06 ; - le tag
Name: c’est le nom affiché dans Cockpit, et celui que filtre l’option--tag-valued’octl ; for_each: le blocoutscale_subnet.webcrée une ressource par entrée delocal.web.each.keyvautapuisb, eteach.valuecontient la Sous-région et l’IP range correspondantes.
- la référence
3.3 Vérifier la configuration
Section intitulée « 3.3 Vérifier la configuration »-
Mettez en forme les fichiers selon les conventions de Terraform :
Terminal window terraform fmtLa commande aligne les signes
=et corrige l’indentation. Elle affiche le nom des fichiers modifiés, ou rien s’ils étaient déjà bien formatés. -
Vérifiez la syntaxe et la cohérence de la configuration :
Terminal window terraform validateLe message
Success! The configuration is valid.s’affiche. En cas d’erreur, Terraform indique le fichier, la ligne et la cause : un attribut mal orthographié, une accolade manquante, une référence vers une ressource qui n’existe pas.
Remarque :
terraform validatene contacte pas l’API OUTSCALE. Il ne détecte donc pas, par exemple, une IP range déjà utilisée ou un quota atteint : ces erreurs n’apparaissent qu’au moment de l’application.
3.4 Afficher le plan d’exécution
Section intitulée « 3.4 Afficher le plan d’exécution »-
Affichez le plan d’exécution :
Terminal window terraform plan -
Lisez le plan :
- chaque ressource à créer est précédée du symbole
+et de la mentionwill be created; - les valeurs que vous avez fixées apparaissent en clair (
ip_range,subregion_name,tags) ; - les valeurs calculées par OUTSCALE (
net_id,subnet_id) apparaissent sous la forme(known after apply); - les deux Subnets privés apparaissent sous les noms
outscale_subnet.web["a"]etoutscale_subnet.web["b"].
La dernière ligne résume le plan :
Terminal window Plan: 4 to add, 0 to change, 0 to destroy. - chaque ressource à créer est précédée du symbole
terraform plan ne modifie rien : il montre ce que Terraform ferait.
3.5 Appliquer le plan
Section intitulée « 3.5 Appliquer le plan »-
Appliquez la configuration :
Terminal window terraform applyTerraform recalcule le plan, l’affiche, puis demande une confirmation.
-
Vérifiez le plan, puis saisissez
yeset validez.Terraform crée d’abord le Net, puis les trois Subnets en parallèle, et termine par :
Terminal window Apply complete! Resources: 4 added, 0 changed, 0 destroyed. -
Listez les ressources enregistrées dans l’état :
Terminal window terraform state listLes quatre ressources s’affichent. Le fichier
terraform.tfstateest apparu dans le dossier du projet : il associe chaque ressource de la configuration à l’identifiant de la ressource OUTSCALE créée. -
Vérifiez les ressources avec octl :
Terminal window octl iaas net list --tag-value architecte-lab09-netoctl iaas subnet list \--tag-value architecte-lab09-pub-net,architecte-lab09-web-net-a,architecte-lab09-web-net-bLe Net et les trois Subnets s’affichent, avec leurs IP ranges et leurs Sous-régions.
-
Dans Cockpit, sélectionnez Network > Nets & Subnets : le Net
architecte-lab09-netet ses trois Subnets apparaissent, comme s’ils avaient été créés à la main.
Attention : ne supprimez pas et ne modifiez pas le fichier
terraform.tfstate. Sans lui, Terraform ne sait plus quelles ressources il a créées : un nouveauterraform applycréerait un second Net au lieu de reconnaître le premier.
4. Ajouter le routage et les Security Groups
Section intitulée « 4. Ajouter le routage et les Security Groups »Vous complétez maintenant la configuration. Terraform ne recrée pas les ressources existantes : il ajoute seulement celles qui manquent.
4.1 Décrire l’accès Internet
Section intitulée « 4.1 Décrire l’accès Internet »-
Créez le fichier
routing.tfavec le contenu suivant :# Accès Internet du Subnet public : Internet Service et route table publiqueresource "outscale_internet_service" "lab09" {tags {key = "Name"value = "${var.prefixe}-is"}}resource "outscale_internet_service_link" "lab09" {internet_service_id = outscale_internet_service.lab09.internet_service_idnet_id = outscale_net.lab09.net_id}resource "outscale_route_table" "public" {net_id = outscale_net.lab09.net_idtags {key = "Name"value = "${var.prefixe}-rt-public"}}resource "outscale_route" "public_internet" {route_table_id = outscale_route_table.public.route_table_iddestination_ip_range = "0.0.0.0/0"gateway_id = outscale_internet_service.lab09.internet_service_iddepends_on = [outscale_internet_service_link.lab09]}resource "outscale_route_table_link" "public" {route_table_id = outscale_route_table.public.route_table_idsubnet_id = outscale_subnet.public.subnet_id}# Accès sortant des Subnets privés : NAT Service et route table privéeresource "outscale_public_ip" "nat" {tags {key = "Name"value = "${var.prefixe}-nat-ip"}}resource "outscale_nat_service" "lab09" {subnet_id = outscale_subnet.public.subnet_idpublic_ip_id = outscale_public_ip.nat.public_ip_idtags {key = "Name"value = "${var.prefixe}-nat"}depends_on = [outscale_route.public_internet]}resource "outscale_route_table" "private" {net_id = outscale_net.lab09.net_idtags {key = "Name"value = "${var.prefixe}-rt-private"}}resource "outscale_route" "private_nat" {route_table_id = outscale_route_table.private.route_table_iddestination_ip_range = "0.0.0.0/0"nat_service_id = outscale_nat_service.lab09.nat_service_id}resource "outscale_route_table_link" "web" {for_each = outscale_subnet.webroute_table_id = outscale_route_table.private.route_table_idsubnet_id = each.value.subnet_id}Vous retrouvez la configuration des parties 1 et 2 du Lab 06. Deux points sont propres à Terraform :
depends_ondéclare une dépendance que Terraform ne peut pas déduire des références. La route vers l’Internet Service ne fonctionne que si l’Internet Service est associé au Net (outscale_internet_service_link), et le NAT Service n’a d’accès à Internet que si cette route existe. Aucune de ces ressources ne fait référence à l’autre : sansdepends_on, Terraform pourrait les créer en parallèle ;for_each = outscale_subnet.webcrée une association de la route table privée pour chacun des deux Subnets privés :each.valueest alors le Subnet lui-même.
4.2 Décrire les Security Groups
Section intitulée « 4.2 Décrire les Security Groups »-
Créez le fichier
security.tfavec le contenu suivant :# Security Group du load balancer : HTTP depuis Internetresource "outscale_security_group" "lb" {security_group_name = "${var.prefixe}-sg-lb"description = "Lab 09 - load balancer"net_id = outscale_net.lab09.net_idtags {key = "Name"value = "${var.prefixe}-sg-lb"}}resource "outscale_security_group_rule" "lb_http" {flow = "Inbound"security_group_id = outscale_security_group.lb.security_group_idip_protocol = "tcp"from_port_range = 80to_port_range = 80ip_range = "0.0.0.0/0"}# Security Group des VMs web : HTTP uniquement depuis le load balancerresource "outscale_security_group" "web" {security_group_name = "${var.prefixe}-sg-web"description = "Lab 09 - VMs web"net_id = outscale_net.lab09.net_idtags {key = "Name"value = "${var.prefixe}-sg-web"}}resource "outscale_security_group_rule" "web_http_from_lb" {flow = "Inbound"security_group_id = outscale_security_group.web.security_group_idrules {ip_protocol = "tcp"from_port_range = 80to_port_range = 80security_groups_members {account_id = outscale_security_group.lb.account_idsecurity_group_id = outscale_security_group.lb.security_group_id}}}- La règle
lb_httpautorise une IP range :0.0.0.0/0, c’est-à-dire toutes les adresses. - La règle
web_http_from_lbautorise un Security Group, avec le blocruleset son sous-blocsecurity_groups_members: seul le load balancer, associé au Security Grouparchitecte-lab09-sg-lb, peut joindre le port80des VMs web. C’est la règle de l’étape 3.3 du Lab 06.
- La règle
Remarque : chaque Security Group est créé avec sa règle sortante par défaut, qui autorise tout le trafic sortant. Les VMs web en ont besoin pour joindre le NAT Service, et le load balancer pour joindre ses VMs backend.
4.3 Appliquer les modifications
Section intitulée « 4.3 Appliquer les modifications »-
Vérifiez la configuration, puis affichez le plan :
Terminal window terraform fmtterraform validateterraform planLe plan se termine par :
Terminal window Plan: 15 to add, 0 to change, 0 to destroy.Les quatre ressources de la partie 3 n’apparaissent pas dans le plan : elles existent déjà et correspondent à la configuration. Terraform ajoute uniquement les 15 nouvelles ressources.
-
Appliquez la configuration, puis saisissez
yes:Terminal window terraform applyObservez l’ordre de création : l’Internet Service et son association, puis la route publique, puis le NAT Service. La création du NAT Service prend une à deux minutes : Terraform affiche
Still creating...toutes les 10 secondes, jusqu’à ce que le NAT Service soit disponible. -
Vérifiez le NAT Service avec octl :
Terminal window octl iaas natservice list --tag-value architecte-lab09-natLe NAT Service s’affiche à l’état
available.
5. Déployer les VMs web et le load balancer
Section intitulée « 5. Déployer les VMs web et le load balancer »5.1 Préparer le script Cloud-init
Section intitulée « 5.1 Préparer le script Cloud-init »-
Créez le fichier
cloud-init.yamlavec le contenu suivant :#cloud-configpackage_update: truepackages:- apache2- php- libapache2-mod-phpwrite_files:- path: /var/www/html/health.htmlowner: www-data:www-datapermissions: "0644"content: |OK- path: /var/www/html/index.phpowner: www-data:www-datapermissions: "0644"content: |<!DOCTYPE html><html lang="fr"><head><meta charset="UTF-8"><title>OUTSCALE - Lab 09</title></head><body><h1>Lab 09 - Infrastructure déployée avec Terraform</h1><p>VM web : <?php echo htmlspecialchars(gethostname()); ?></p></body></html>runcmd:- rm -f /var/www/html/index.html- systemctl enable --now apache2Le script installe Apache et PHP, puis crée deux pages :
index.php, qui affiche le nom d’hôte de la VM, ethealth.html, réservée au health check du load balancer, comme au Lab 08.
5.2 Décrire les VMs web
Section intitulée « 5.2 Décrire les VMs web »-
Créez le fichier
vms.tfavec le contenu suivant :# OMI Ubuntu 22.04 officielle la plus récentedata "outscale_image" "ubuntu" {filter {name = "account_aliases"values = ["Outscale"]}filter {name = "image_names"values = ["Ubuntu-22.04-*"]}most_recent = true}# Une VM web par Sous-région, sans IP publiqueresource "outscale_vm" "web" {for_each = local.webimage_id = data.outscale_image.ubuntu.image_idvm_type = var.vm_typesubnet_id = outscale_subnet.web[each.key].subnet_idsecurity_group_ids = [outscale_security_group.web.security_group_id]user_data = base64encode(file("${path.module}/cloud-init.yaml"))tags {key = "Name"value = "${var.prefixe}-vm-web-${each.key}"}# Cloud-init télécharge les paquets au premier démarrage, par le NAT Servicedepends_on = [outscale_route.private_nat, outscale_route_table_link.web]}- Un bloc
dataest une data source : il ne crée rien, il lit une information existante dans votre compte. Ici, il recherche les OMI Ubuntu 22.04 publiées par OUTSCALE et retient la plus récente (most_recent = true). C’est la recherche de l’étape 3.3 du Lab 05, sans identifiant d’OMI codé en dur. outscale_subnet.web[each.key]place la VMadans le Subnetaet la VMbdans le Subnetb.user_datatransmet le script Cloud-init, encodé en Base64 comme l’exige l’API OUTSCALE.depends_onreprend l’avertissement des Labs 06 et 08 : les VMs ne doivent démarrer qu’une fois la route vers le NAT Service en place, sinon Cloud-init ne peut pas installer les paquets.
- Un bloc
Remarque : dans Cockpit, le script Cloud-init s’accompagne de la section OUTSCALE
filter_private_section=true. Avec Terraform, le script est transmis tel quel dans les user data de la VM : cette section n’est pas nécessaire.
5.3 Décrire le load balancer
Section intitulée « 5.3 Décrire le load balancer »-
Créez le fichier
lb.tfavec le contenu suivant :# Load balancer relié à Internet, dans le Subnet publicresource "outscale_load_balancer" "lab09" {load_balancer_name = "${var.prefixe}-lb"load_balancer_type = "internet-facing"subnets = [outscale_subnet.public.subnet_id]security_groups = [outscale_security_group.lb.security_group_id]listeners {load_balancer_protocol = "HTTP"load_balancer_port = 80backend_protocol = "HTTP"backend_port = 80}tags {key = "Name"value = "${var.prefixe}-lb"}depends_on = [outscale_route.public_internet, outscale_route_table_link.public]}# Health check HTTP rapide, comme au Lab 06resource "outscale_load_balancer_attributes" "health_check" {load_balancer_name = outscale_load_balancer.lab09.load_balancer_namehealth_check {protocol = "HTTP"port = 80path = "/health.html"check_interval = 10timeout = 5healthy_threshold = 2unhealthy_threshold = 2}}# Enregistrement des deux VMs web comme VMs backendresource "outscale_load_balancer_vms" "web" {load_balancer_name = outscale_load_balancer.lab09.load_balancer_namebackend_vm_ids = [for vm in outscale_vm.web : vm.vm_id]}Chaque ressource correspond à une commande octl du Lab 06 :
Ressource Terraform Commande octl du Lab 06 outscale_load_balanceroctl iaas loadbalancer createoutscale_load_balancer_attributesoctl iaas loadbalancer update --health-check-*outscale_load_balancer_vmsoctl iaas api LinkLoadBalancerBackendMachinesL’expression
[for vm in outscale_vm.web : vm.vm_id]construit la liste des identifiants des deux VMs web : elle remplace la commandeoctl iaas vm list ... | paste -sd, -du Lab 06.
5.4 Déclarer les sorties
Section intitulée « 5.4 Déclarer les sorties »-
Créez le fichier
outputs.tfavec le contenu suivant :output "lb_dns_name" {description = "Nom DNS du load balancer"value = outscale_load_balancer.lab09.dns_name}output "vm_web_private_ips" {description = "IP privée de chaque VM web"value = { for k, vm in outscale_vm.web : k => vm.private_ip }}Une sortie (
output) affiche une valeur à la fin de chaqueterraform apply. Vous pouvez aussi la relire à tout moment avecterraform output.
5.5 Appliquer les modifications
Section intitulée « 5.5 Appliquer les modifications »-
Vérifiez la configuration, puis affichez le plan :
Terminal window terraform fmtterraform validateterraform plan- Au début du plan, la ligne
data.outscale_image.ubuntu: Reading...montre que Terraform interroge l’API OUTSCALE pour trouver l’OMI. - Dans le détail des deux VMs,
image_idaffiche l’identifiant de l’OMI trouvée (il commence parami-). - Le plan se termine par
Plan: 5 to add, 0 to change, 0 to destroy.et par les deux sorties, dont les valeurs sont(known after apply).
- Au début du plan, la ligne
-
Appliquez la configuration, puis saisissez
yes:Terminal window terraform applyTerraform crée les deux VMs et le load balancer en parallèle, puis configure le health check et enregistre les VMs backend. À la fin, les sorties s’affichent :
Terminal window Outputs:lb_dns_name = "architecte-lab09-lb-123456789.eu-west-2.lbu.outscale.com"vm_web_private_ips = {"a" = "10.0.2.15""b" = "10.0.3.48"}
Remarque : pendant le plan et l’application, le provider affiche un avertissement
Resource 'outscale_load_balancer_vms' Considerations. Il signale que la liste des VMs backend enregistrée dans l’état de la ressourceoutscale_load_balancern’est mise à jour qu’à l’exécution suivante. Cet avertissement est normal et n’empêche pas le load balancer de fonctionner.
6. Tester l’infrastructure
Section intitulée « 6. Tester l’infrastructure »6.1 Vérifier les VMs backend
Section intitulée « 6.1 Vérifier les VMs backend »-
Affichez l’état des VMs backend du load balancer :
Terminal window octl iaas loadbalancer backends architecte-lab09-lb -
Relancez la commande jusqu’à ce que les deux VMs backend soient à l’état
UP. Cloud-init doit d’abord terminer l’installation d’Apache et de PHP : comptez quelques minutes après la création des VMs.
Remarque :
terraform applyse termine dès que l’API OUTSCALE a accepté la création des ressources. Il n’attend pas que Cloud-init ait configuré les VMs : une infrastructure créée n’est pas encore une application qui fonctionne.
6.2 Observer la répartition du trafic
Section intitulée « 6.2 Observer la répartition du trafic »-
Enregistrez le nom DNS du load balancer dans la variable
LB_DNS, à partir de la sortie Terraform :Terminal window LB_DNS=$(terraform output -raw lb_dns_name)echo $LB_DNSL’option
-rawaffiche la valeur sans guillemets, pour pouvoir l’utiliser dans une commande. -
Envoyez six requêtes au load balancer :
Terminal window for i in 1 2 3 4 5 6; docurl -s http://$LB_DNS/ | grep "VM web"doneLe résultat ressemble à ceci, avec vos propres adresses :
Terminal window <p>VM web : ip-10-0-2-15</p><p>VM web : ip-10-0-3-48</p><p>VM web : ip-10-0-2-15</p>Le nom d’hôte alterne entre
10.0.2.x(Sous-régioneu-west-2a) et10.0.3.x(Sous-régioneu-west-2b) : le load balancer répartit les requêtes entre les deux VMs web. -

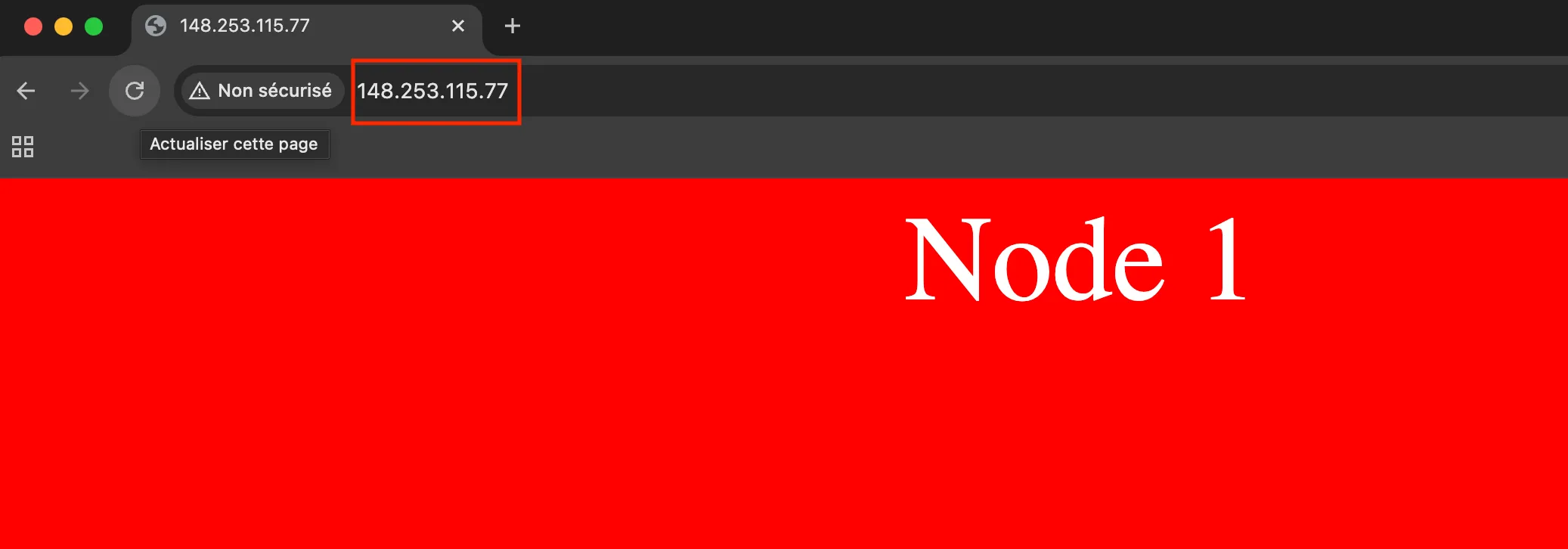

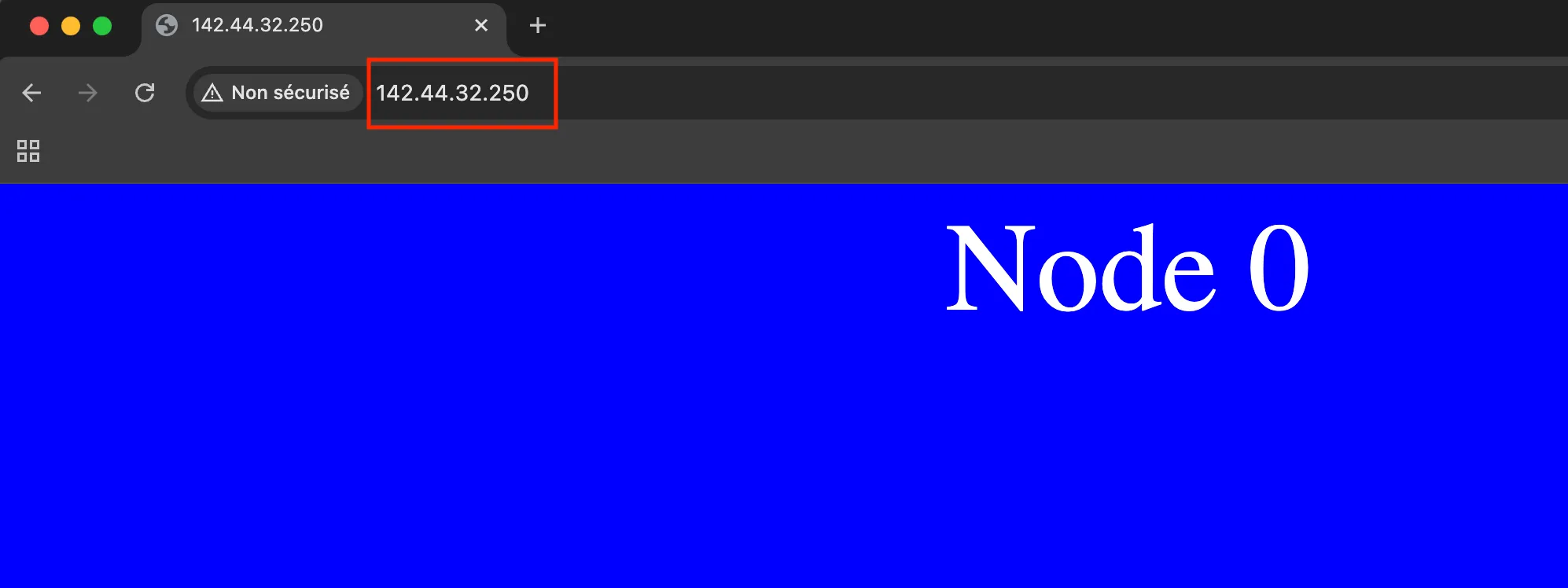

Ouvrez l’URL
http://<LB_DNS>dans votre navigateur, en remplaçant<LB_DNS>par la valeur de la variableLB_DNS.
Remarque : si
curln’affiche rien, le nom DNS du load balancer n’est peut-être pas encore résolu : attendez une minute et relancez la boucle. Vérifiez aussi que les deux VMs backend sont à l’étatUP(étape 6.1).
6.3 Comparer l’état Terraform et les ressources réelles
Section intitulée « 6.3 Comparer l’état Terraform et les ressources réelles »-
Listez les ressources de l’état :
Terminal window terraform state listLes 24 ressources du lab s’affichent, ainsi que la data source
data.outscale_image.ubuntu. -
Affichez le détail d’une VM web dans l’état :
Terminal window terraform state show 'outscale_vm.web["a"]'Repérez
vm_id,private_ip,image_idetsubregion_name. Les guillemets simples autour du nom de la ressource empêchent bash d’interpréter les crochets. -
Affichez les mêmes VMs avec octl :
Terminal window octl iaas vm list --tag-value architecte-lab09-vm-web-a,architecte-lab09-vm-web-bLes identifiants et les IP privées sont les mêmes que dans l’état Terraform. La colonne de l’IP publique est vide : les VMs web ne sont joignables que par le load balancer.
7. Faire évoluer l’infrastructure
Section intitulée « 7. Faire évoluer l’infrastructure »7.1 Vérifier l’idempotence
Section intitulée « 7.1 Vérifier l’idempotence »-
Relancez le plan sans rien modifier :
Terminal window terraform planTerraform interroge l’API OUTSCALE pour relire chaque ressource de l’état (
Refreshing state...), puis affiche :Terminal window No changes. Your infrastructure matches the configuration.Appliquer plusieurs fois la même configuration produit toujours la même infrastructure : c’est l’idempotence. Un
terraform applyrelancé par erreur ne crée pas de doublon.
7.2 Corriger une modification faite en dehors de Terraform
Section intitulée « 7.2 Corriger une modification faite en dehors de Terraform »Une ressource gérée par Terraform peut être modifiée par un autre outil : Cockpit, octl ou un script. Vous simulez ici un renommage manuel du Subnet public.
-
Renommez le Subnet public avec octl, en remplaçant la valeur de son tag
Name:Terminal window SUBNET_ID=$(octl iaas subnet list --tag-value architecte-lab09-pub-net \-o text --jq '.SubnetId')octl iaas tag create --resource-id $SUBNET_ID \--key Name --value modifie-hors-terraformDans Cockpit, le Subnet s’appelle désormais
modifie-hors-terraform. -
Affichez le plan :
Terminal window terraform plan- La section
Objects have changed outside of Terraformsignale la modification détectée en relisant le Subnet. - Le Subnet est marqué
will be updated in-place, avec le symbole~: Terraform propose de remettre le tagNameà la valeurarchitecte-lab09-pub-net. - Le plan se termine par
Plan: 0 to add, 1 to change, 0 to destroy.
- La section
-
Appliquez la configuration, puis saisissez
yes:Terminal window terraform applyLe Subnet retrouve son nom
architecte-lab09-pub-net. La configuration reste la référence : toute modification manuelle d’un attribut qu’elle décrit est annulée au prochainterraform apply.
Important : Terraform ne détecte que les écarts sur les attributs décrits dans la configuration. Par exemple, une règle ajoutée à la main dans le Security Group
architecte-lab09-sg-webn’apparaît dans aucun plan : la configuration décrit les règles qu’elle crée, pas l’absence d’autres règles. Pour une infrastructure gérée par Terraform, la règle d’équipe est de ne plus rien modifier à la main.
7.3 Lire un plan avant de l’appliquer
Section intitulée « 7.3 Lire un plan avant de l’appliquer »Certaines modifications ne peuvent pas être faites sur la ressource existante : Terraform doit supprimer la ressource, puis la recréer. Le plan l’indique, et c’est pourquoi on le lit toujours avant de l’appliquer.
-
Dans le fichier
variables.tf, remplacez l’IP range du Subnetb:10.0.3.0/24par :
10.0.4.0/24 -
Affichez le plan, sans l’appliquer :
Terminal window terraform planLisez le plan :
outscale_subnet.web["b"]est marquémust be replaced, avec le symbole-/+;- la ligne
ip_rangeporte la mention# forces replacement: l’IP range d’un Subnet ne peut pas être modifiée, il faut un nouveau Subnet ; outscale_vm.web["b"]est aussi marquéemust be replaced: sa lignesubnet_idporte la mention# forces replacement, car une VM ne peut pas changer de Subnet ;- le résumé annonce des ressources à supprimer (
to destroy).
Un changement d’une seule valeur dans un fichier supprime une VM. Ici, la VM
best sans état et l’application reste servie par la VMapendant le remplacement ; avec une base de données, les données seraient perdues. -
Remettez la valeur d’origine
10.0.3.0/24dans le fichiervariables.tf. -
Vérifiez que la configuration correspond de nouveau à l’infrastructure :
Terminal window terraform planLe message
No changes. Your infrastructure matches the configuration.s’affiche.
Conseil : en équipe, enregistrez le plan dans un fichier avec
terraform plan -out=plan.tfplan, faites-le relire, puis appliquez exactement ce plan avecterraform apply plan.tfplan. Terraform refuse d’appliquer un plan enregistré si l’infrastructure a changé entre-temps.
Validation du lab
Section intitulée « Validation du lab »Pour valider votre lab, vérifiez les points suivants :
terraform validateafficheSuccess! The configuration is valid.terraform state listaffiche les 24 ressources du lab et la data sourcedata.outscale_image.ubuntu.terraform planafficheNo changes. Your infrastructure matches the configuration.octl iaas loadbalancer backends architecte-lab09-lbaffiche deux VMs backend à l’étatUP.- La boucle
curlde l’étape 6.2 affiche des VMs web qui alternent entre les Sous-régionseu-west-2aeteu-west-2b. - Les VMs
architecte-lab09-vm-web-aetarchitecte-lab09-vm-web-bn’ont pas d’IP publique. - Aucun fichier du projet ne contient votre access key ni votre Secret Key.
Challenge
Section intitulée « Challenge »L’OMI qui change toute seule
Section intitulée « L’OMI qui change toute seule »Quelques semaines après le lab, un collègue relance terraform plan sur la même configuration, sans avoir modifié aucun fichier. Le plan annonce le remplacement des deux VMs web.
Question : Pourquoi Terraform veut-il remplacer les VMs alors que personne n’a modifié la configuration ? Quel bloc de la configuration en est responsable ?
Question : Comment empêcher Terraform de remplacer les VMs dans ce cas ? Quel est l’inconvénient de votre solution ?
Pour observer le phénomène sans attendre une nouvelle publication d’OMI :
-
Dans le fichier
vms.tf, remplacez la valeurUbuntu-22.04-*parUbuntu-24.04-*, puis lancezterraform plansans l’appliquer. -
Ajoutez le bloc suivant dans la ressource
outscale_vm.web, juste avant la lignedepends_on, puis relancezterraform plan:lifecycle {ignore_changes = [image_id]} -
Remettez la valeur
Ubuntu-22.04-*et supprimez le bloclifecycle, puis vérifiez queterraform plann’annonce aucun changement.
💡 Correction — L'OMI qui change toute seule
La data source data.outscale_image.ubuntu recherche à chaque exécution l’OMI Ubuntu 22.04 la plus récente (most_recent = true). OUTSCALE publie régulièrement de nouvelles versions des OMI officielles : dès qu’une nouvelle version est disponible, la data source renvoie un autre identifiant. Or l’attribut image_id d’une VM ne peut pas être modifié sur une VM existante : le plan affiche # forces replacement sur la ligne image_id, et propose de supprimer et de recréer les deux VMs.
À l’étape 1, le filtre Ubuntu-24.04-* produit exactement ce plan : les deux VMs sont marquées must be replaced.
Le bloc lifecycle { ignore_changes = [image_id] } demande à Terraform d’ignorer les écarts sur image_id pour les VMs existantes. À l’étape 2, le plan n’annonce plus le remplacement des VMs. L’inconvénient : les VMs existantes ne sont plus jamais mises à jour par ce biais. Seules les VMs nouvellement créées, par exemple une troisième VM web, utilisent la nouvelle OMI : les VMs d’un même niveau peuvent alors fonctionner avec des OMI différentes.
Il existe deux autres approches :
- figer l’OMI : passer l’identifiant de l’OMI dans une variable, et le changer volontairement, après l’avoir testée ;
- construire ses propres OMI : créer une OMI qui contient déjà Apache, PHP et l’application, et remplacer les VMs de façon planifiée à chaque nouvelle version de l’OMI. C’est l’objet du Lab 10, avec Packer.
Dans tous les cas, la règle est la même : un terraform apply ne se lance jamais sans avoir lu le plan.
Nettoyage du lab
Section intitulée « Nettoyage du lab »Attention : avant de supprimer une ressource, vérifiez qu’elle n’est pas utilisée par d’autres labs.
Ressources à conserver pour les labs suivants
Section intitulée « Ressources à conserver pour les labs suivants »Les ressources de ce lab ne sont pas réutilisées dans les labs suivants. Conservez uniquement :
- octl et son profil
default; - Terraform ;
- le dossier
~/architecte-lab09, si vous souhaitez garder la configuration comme modèle. Supprimez-le sinon.
Ressources à supprimer
Section intitulée « Ressources à supprimer »Toutes les ressources du lab ont été créées par Terraform : une seule commande les supprime, dans l’ordre inverse des dépendances.
-
Afficher le plan de suppression :
Terminal window terraform plan -destroyLe plan se termine par
Plan: 0 to add, 0 to change, 24 to destroy.Chaque ressource est précédée du symbole-. -
Supprimer les ressources :
Terminal window terraform destroyVérifiez la liste des ressources, puis saisissez
yes. Terraform supprime d’abord le load balancer et les VMs, puis le NAT Service, les routes et les Security Groups, et termine par les Subnets et le Net :Terminal window Destroy complete! Resources: 24 destroyed. -
Vérifier la suppression avec octl :
Terminal window octl iaas net list --tag-value architecte-lab09-netoctl iaas loadbalancer describe architecte-lab09-lboctl iaas publicip list --tag-value architecte-lab09-nat-ipLes commandes n’affichent plus aucune ressource.
-
Vérifier l’état Terraform :
Terminal window terraform state listLa commande n’affiche rien : l’état est vide.
Remarque : si
terraform destroyéchoue sur un Security Group juste après la suppression du load balancer, attendez une minute, puis relancezterraform destroy: Terraform reprend là où il s’était arrêté et ne supprime que les ressources restantes.
