Lab 02 : Création et configuration d'un Net
Objectifs
Section intitulée « Objectifs »À l’issue de ce lab, vous serez capable de :
- créer un Net (réseau virtuel) et plusieurs Subnets (sous-réseaux) ;
- distinguer un Subnet public d’un Subnet privé ;
- créer et associer des route tables (tables de routage) à des Subnets ;
- configurer une route vers un Internet Service (service Internet) ;
- associer une IP publique à une VM (machine virtuelle) placée dans un Subnet public ;
- créer un NAT Service (service de traduction d’adresse) ;
- configurer le routage d’un Subnet privé vers un NAT Service ;
- contrôler les flux réseau avec des Security Groups (groupes de sécurité) ;
- déployer des VMs dans des Subnets public et privé ;
- utiliser une VM publique comme bastion pour accéder à une VM privée ;
- vérifier le chemin réseau entre les différents composants.
Architecture du lab
Section intitulée « Architecture du lab »L’architecture mise en place repose sur un Net contenant trois Subnets :

Le Subnet public architecte-lab02-pub-net1 permet à la VM bastion de communiquer directement avec Internet grâce à une IP publique et à une route vers l’Internet Service.
Le NAT Service est déployé dans architecte-lab02-pub-net2. Il permet à la VM du Subnet privé d’initier des connexions vers Internet sans posséder elle-même d’IP publique.
La VM privée n’est donc pas directement accessible depuis Internet. Elle pourra toutefois être administrée depuis la VM bastion.
Prérequis
Section intitulée « Prérequis »Avant de commencer, vous devez disposer :
- d’un compte OUTSCALE actif ;
- d’un accès à Cockpit ;
- d’un terminal SSH ;
- d’une connexion Internet ;
- de la paire de clés créée dans le Lab 01 (ou une nouvelle paire de clés dédiée au lab) ;
- des connaissances de base acquises dans le Lab 01.
Le lab utilise la région eu-west-2.
Remarque : l’interface Cockpit peut évoluer. Les noms ou l’emplacement de certains boutons peuvent différer légèrement des captures d’écran fournies dans ce lab.

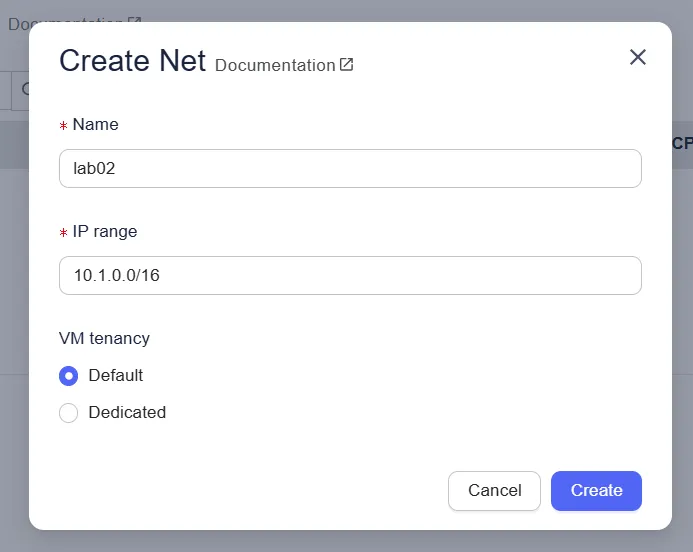

1. Créer le Net
Section intitulée « 1. Créer le Net »Le Net constitue le réseau virtuel dans lequel seront déployés les Subnets et les ressources du lab.
Dans Cockpit :
-
Dans le menu, sélectionnez Network > Nets & Subnets.
-
Cliquez sur Create Net Only.
-
Dans le champ Name, saisissez :
architecte-lab02-net -
Dans le champ IP range, saisissez :
10.1.0.0/16 -
Cliquez sur Create.

À retenir : La plage
10.1.0.0/16définit l’espace d’adressage privé disponible dans le Net. Les plages des Subnets créés ensuite doivent être incluses dans cette plage et ne doivent pas se chevaucher.
Lors de la création d’un Net, OUTSCALE crée automatiquement une route table principale. Les nouveaux Subnets lui sont associés par défaut tant qu’une autre route table ne leur est pas explicitement associée.
2. Créer les Subnets
Section intitulée « 2. Créer les Subnets »Un Net est découpé en plusieurs Subnets afin de répartir les ressources et d’appliquer des politiques de routage différentes.
Dans ce lab, vous allez créer trois Subnets.

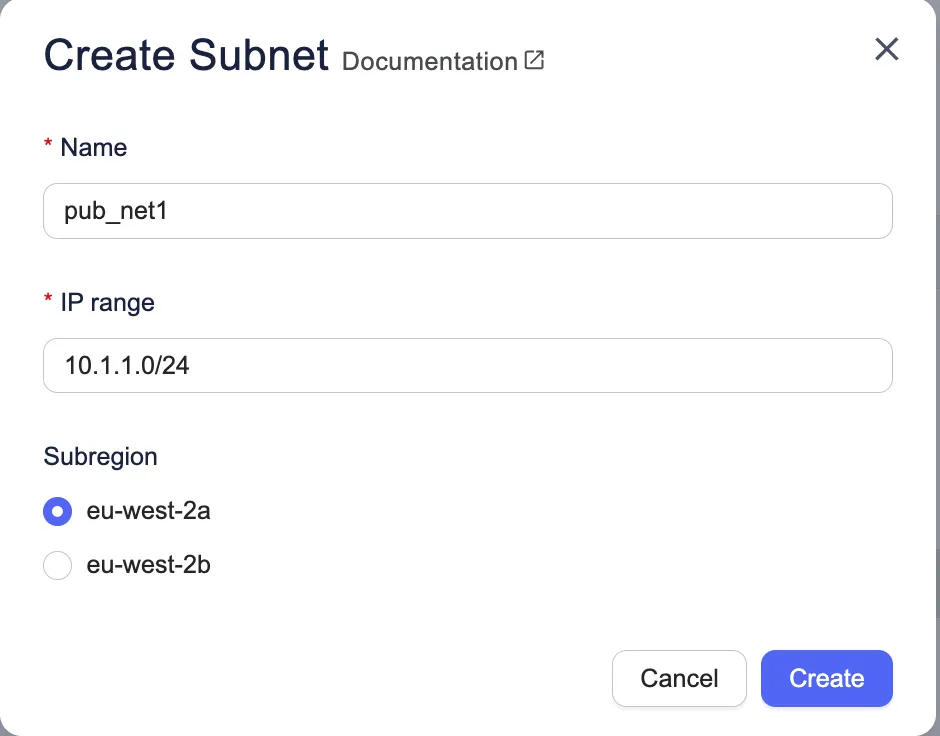

2.1 Créer le Subnet public architecte-lab02-pub-net1
Section intitulée « 2.1 Créer le Subnet public architecte-lab02-pub-net1 »-
Cliquez sur le nom du Net créé
architecte-lab02-net. -
Cliquez Create Subnet.
-
Dans le champ Name, saisissez :
architecte-lab02-pub-net1 -
Dans le champ IP range, saisissez :
10.1.1.0/24 -
Cliquez sur Create.

2.2 Créer le Subnet public architecte-lab02-pub-net2
Section intitulée « 2.2 Créer le Subnet public architecte-lab02-pub-net2 »-
Cliquez Create Subnet.
-
Dans le champ Name, saisissez :
architecte-lab02-pub-net2 -
Dans le champ IP range, saisissez :
10.1.2.0/24 -
Cliquez sur Create.
2.3 Créer le Subnet privé architecte-lab02-private-net
Section intitulée « 2.3 Créer le Subnet privé architecte-lab02-private-net »-
Cliquez Create Subnet.
-
Dans le champ Name, saisissez :
architecte-lab02-private-net -
Dans le champ IP range, saisissez :
10.1.3.0/24 -
Cliquez sur Create.
Attention : La plage d’adresses d’un Subnet doit être incluse dans la plage du Net et ne doit pas chevaucher celle d’un autre Subnet.
3. Créer et configurer l’Internet Service
Section intitulée « 3. Créer et configurer l’Internet Service »Un Internet Service permet aux VMs disposant d’une IP publique de communiquer directement avec Internet.
L’Internet Service doit être associé au Net, puis utilisé comme target dans une route table.
3.1 Créer l’Internet Service
Section intitulée « 3.1 Créer l’Internet Service »-
Dans le menu, sélectionnez Network > Internet Services.
-
Cliquez sur Create Internet Service.
-
Dans le champ Name, saisissez :
architecte-lab02-is -
Cliquez sur Create.

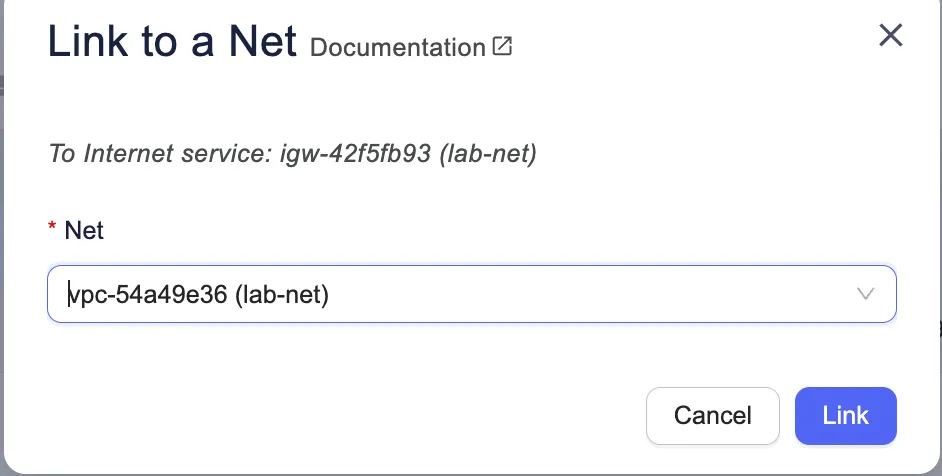

3.2 Associer l’Internet Services aux Net
Section intitulée « 3.2 Associer l’Internet Services aux Net »-
Cliquez sur l’icône d’association (épingle) à droite de l’internet services
architecte-lab02-is. -
Sélectionnez le Net
architecte-lab02-net. -
Cliquez sur Update.

3.3 Créer la route table publique
Section intitulée « 3.3 Créer la route table publique »-
Dans le menu, sélectionnez Network > Route Tables.
-
Cliquez sur Create Route Table.
-
Dans le champ Name, saisissez :
architecte-lab02-rt-public -
Dans le champ Net, sélectionnez
architecte-lab02-net. -
Cliquez sur Create.

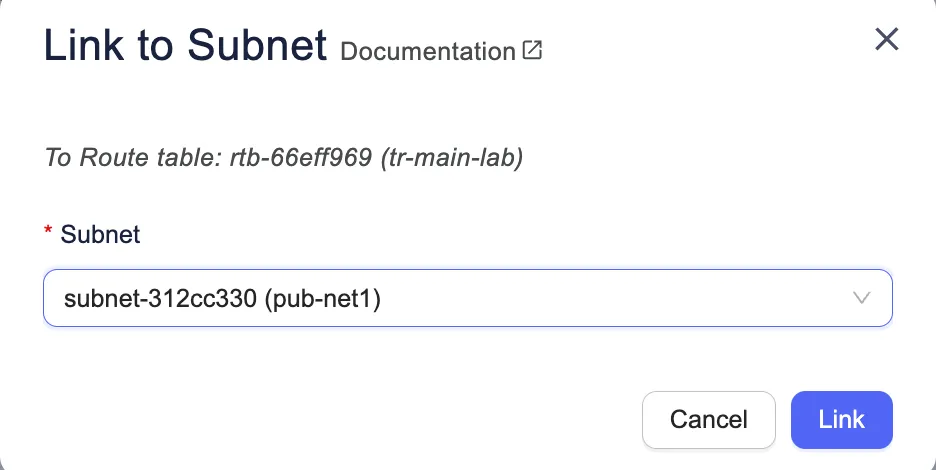

3.4 Associer la route table aux Subnets publics
Section intitulée « 3.4 Associer la route table aux Subnets publics »-
Cliquez sur l’icône Manage Subnets à droite de la route table
architecte-lab02-rt-public. -
Sélectionnez les deux Subnets publics
architecte-lab02-pub-net1etarchitecte-lab02-pub-net2. -
Cliquez sur Update.

3.5 Ajouter la route vers Internet
Section intitulée « 3.5 Ajouter la route vers Internet »-
Cliquez sur le nom de la route table
architecte-lab02-rt-public. -
Cliquez sur l’onglet Routes.
-
Cliquez sur Create Route.
-
Dans le champ Destination, sélectionnez All IPs (0.0.0.0/0).
-
Dans le champ Target, sélectionnez Internet Service puis choisissez
architecte-lab02-is. -
Cliquez sur Create.

4. Créer les Security Groups
Section intitulée « 4. Créer les Security Groups »Les Security Groups permettent de contrôler les flux réseau entrant et sortant des VMs.

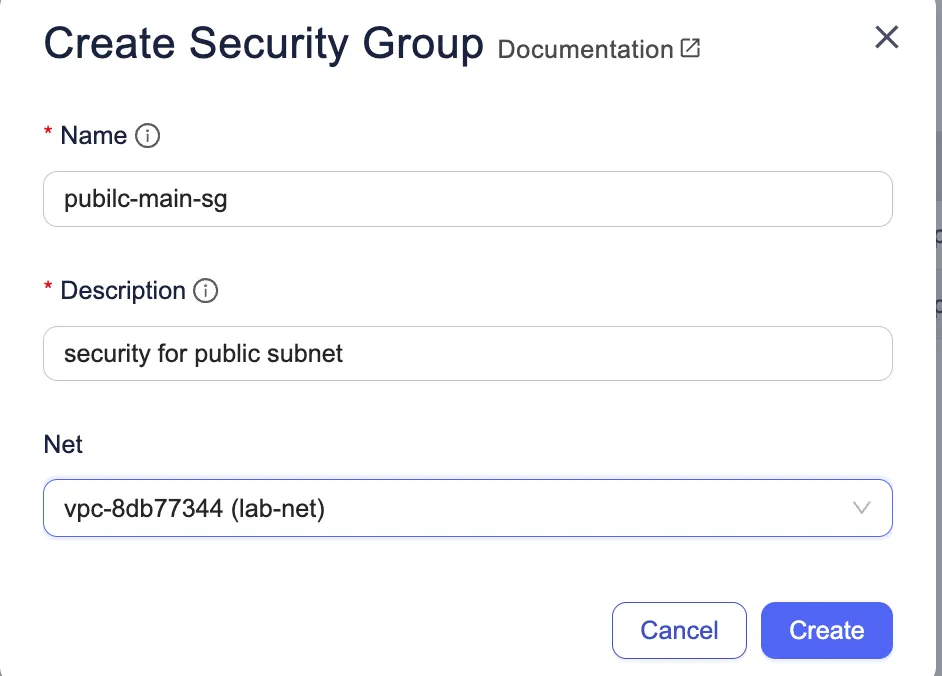

4.1 Créer le Security Group pour le Subnet public
Section intitulée « 4.1 Créer le Security Group pour le Subnet public »-
Dans le menu, sélectionnez Compute > Security Groups.
-
Cliquez sur Create Security Group.
-
Dans le champ Name, saisissez :
architecte-lab02-sg-public -
Dans le champ Description, saisissez :
Security group for public subnet -
Dans le champ Net, sélectionnez
architecte-lab02-net. -
Cliquez sur Create.

-

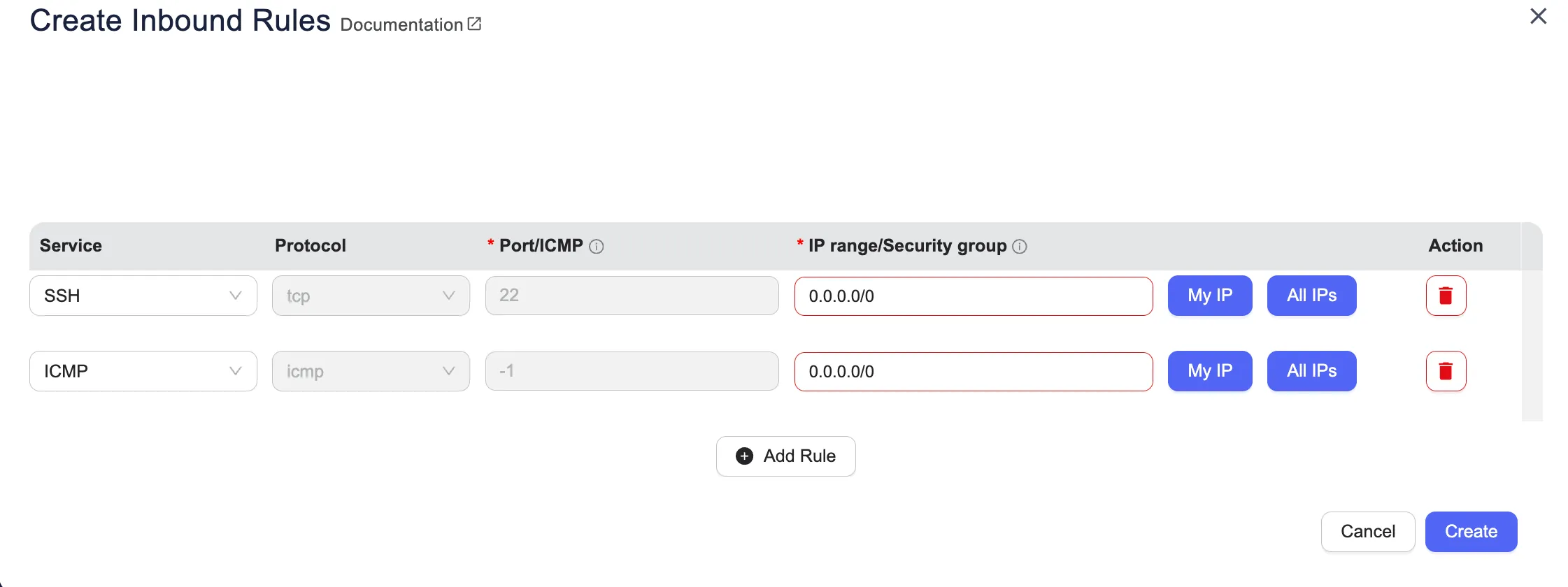

Dans le security group, ajoutez les règles d’entrées suivantes :
- SSH : Autoriser le trafic entrant depuis
0.0.0.0/0sur le port 22. - ICMP : Autoriser le trafic entrant depuis
0.0.0.0/0.
- SSH : Autoriser le trafic entrant depuis

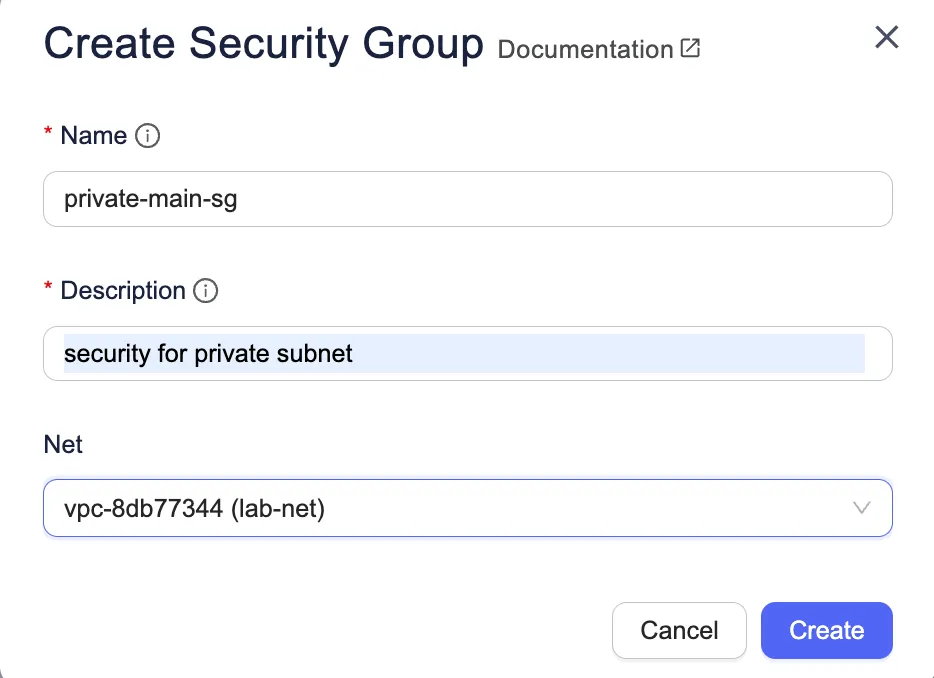

4.2 Créer le Security Group pour le Subnet privé
Section intitulée « 4.2 Créer le Security Group pour le Subnet privé »-
Dans le menu, sélectionnez Network > Security Groups.
-
Cliquez sur Create Security Group.
-
Dans le champ Name, saisissez :
architecte-lab02-sg-private -
Dans le champ Description, saisissez :
Security group for private subnet -
Dans le champ Net, sélectionnez
architecte-lab02-net. -
Cliquez sur Create.

-

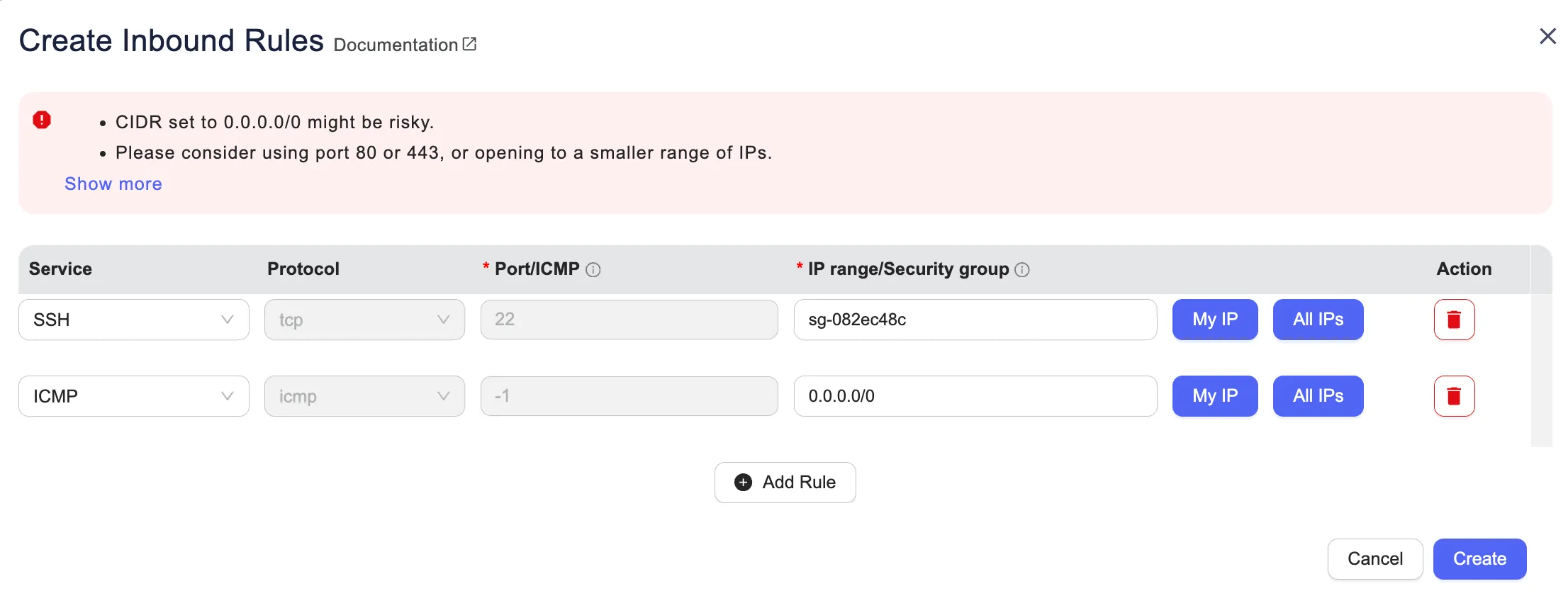

Dans le security group, ajoutez les règles d’entrées suivantes :
- SSH : Autoriser le trafic entrant depuis le Security Group (groupe de sécurité)
architecte-lab02-sg-public. - ICMP : Autoriser le trafic entrant depuis
0.0.0.0/0.
- SSH : Autoriser le trafic entrant depuis le Security Group (groupe de sécurité)

5. Déployer la VM bastion dans le Subnet public

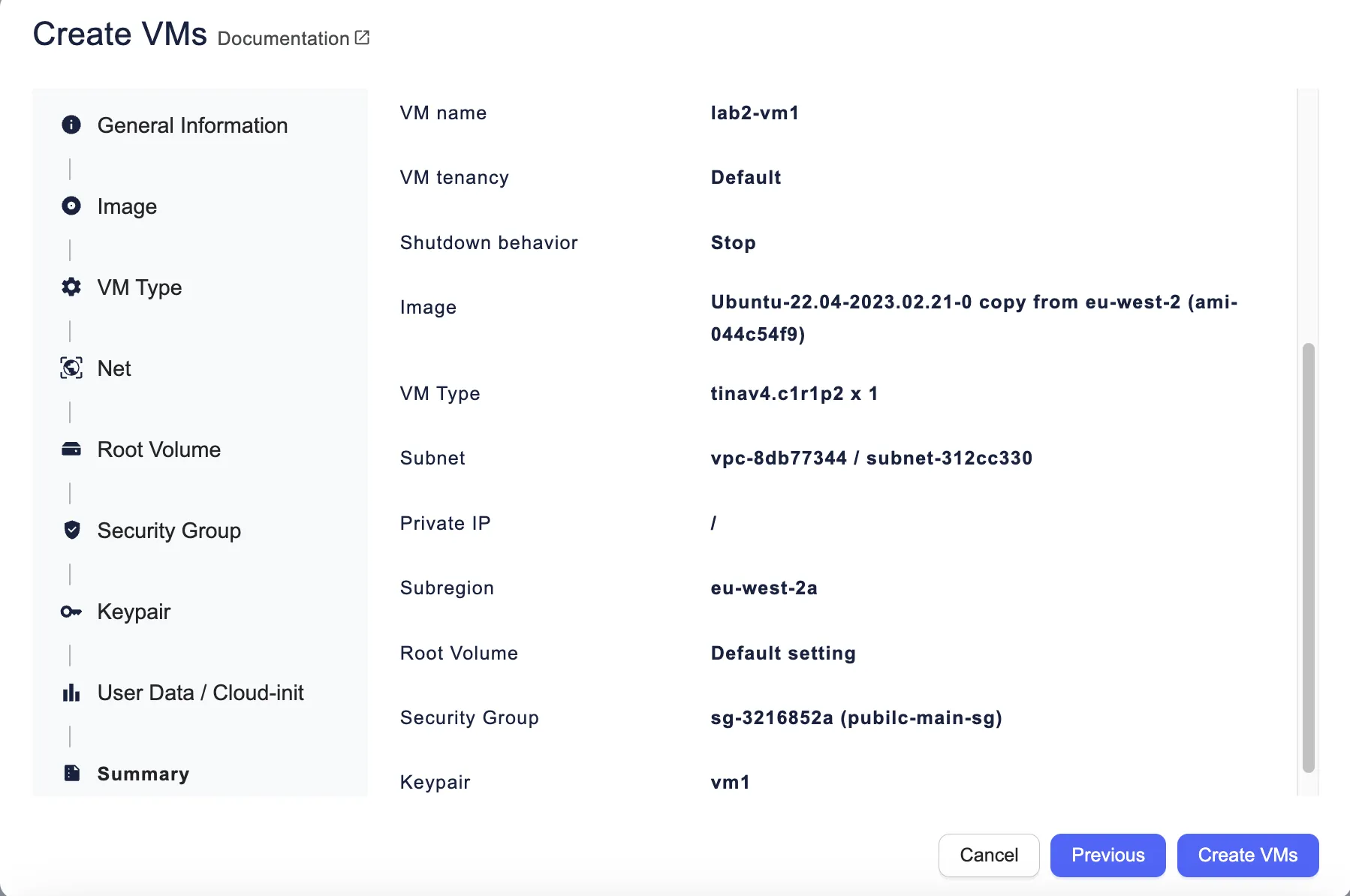

Section intitulée « 5. Déployer la VM bastion dans le Subnet public »5.1 Créer la VM bastion
Section intitulée « 5.1 Créer la VM bastion »-
Dans le menu, sélectionnez Compute > VMs.
-
Cliquez sur Create VMs.
-
Dans le champ Name, saisissez :
architecte-lab02-vm-bastion -
Dans le champ Image, sélectionnez l’image ubuntu-22.04 la plus récent du propriétaire OUTSCALE.
-
Dans la section VM Type, laissez les valeurs par défaut (1 vCore, 1 Gio).
-
Dans la section Net :
- Décochez Public Cloud.
- Sélectionnez le Net
architecte-lab02-net. - Sélectionnez le Subnet
architecte-lab02-pub-net1.

-
Dans la section Security Groups :
- Cochez Select one or more existing security groups.
- Sélectionnez le Security Group
architecte-lab02-sg-public.
-
Dans la section Key Pair, sélectionnez la paire de clés créée dans le Lab 01.
-
Cliquez sur Create.
5.2 Allouer une IP publique
Section intitulée « 5.2 Allouer une IP publique »-
Dans le menu, sélectionnez Network > Public IPs.
-
Cliquez sur Create Public IP.
-
Dans le champ Name, saisissez :
architecte-lab02-vm-bastion-ip -
Cliquez sur Create.

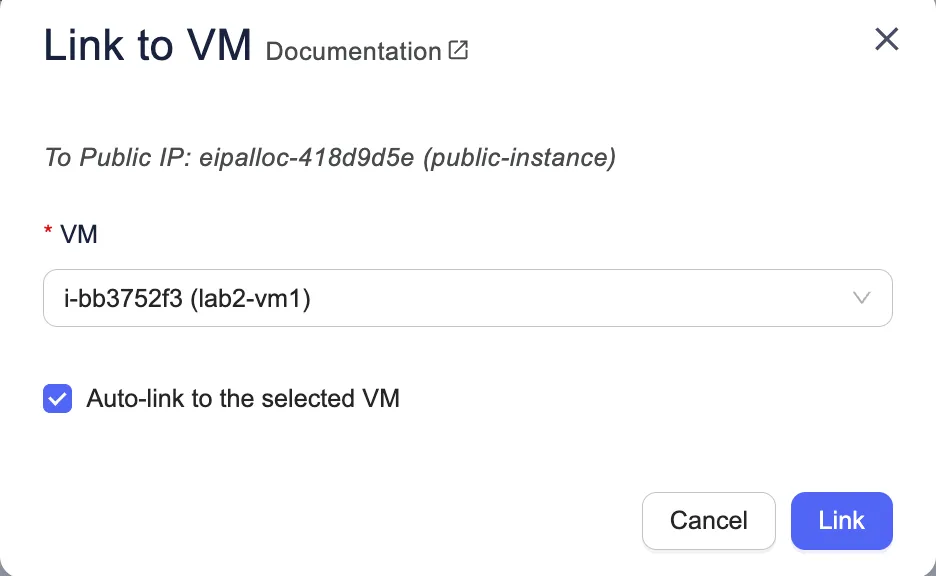

5.3 Associer l’IP publique à la VM bastion
Section intitulée « 5.3 Associer l’IP publique à la VM bastion »-
Cliquez sur l’icône d’association (épingle) à droite de l’IP publique
architecte-lab02-vm-bastion-ip. -
Dans la liste, sélectionnez la VM
architecte-lab02-vm-bastion. -
Cochez Link the selected VM automatically.
-
Cliquez sur Link to VM.

6. Créer et configurer le NAT Service
Section intitulée « 6. Créer et configurer le NAT Service »Le NAT Service permet aux VMs des Subnets privés d’accéder à Internet sans avoir d’IP publique.
6.1 Créer une IP publique pour le NAT Service
Section intitulée « 6.1 Créer une IP publique pour le NAT Service »-
Dans le menu, sélectionnez Network > Public IPs.
-
Cliquez sur Create Public IP.
-
Dans le champ Name, saisissez :
architecte-lab02-nat-ip -
Cliquez sur Create.

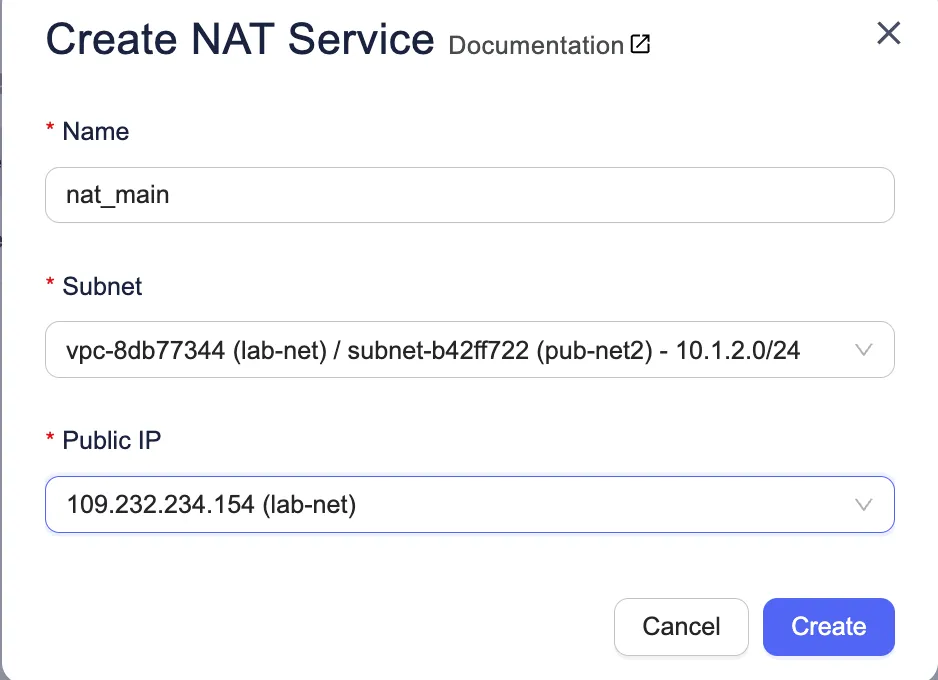

6.2 Créer le NAT Service
Section intitulée « 6.2 Créer le NAT Service »-
Dans le menu, sélectionnez Network > NAT Services.
-
Cliquez sur Create NAT Service.
-
Dans le champ Name, saisissez :
architecte-lab02-nat -
Dans le champ Subnet, sélectionnez
architecte-lab02-pub-net2. -
Dans le champ Public IP, sélectionnez
architecte-lab02-nat-ip. -
Cliquez sur Create.

6.3 Créer la route table privée
Section intitulée « 6.3 Créer la route table privée »-
Dans le menu, sélectionnez Network > Route Tables.
-
Cliquez sur Create Route Table.
-
Dans le champ Name, saisissez :
architecte-lab02-rt-private -
Dans le champ Net, sélectionnez
architecte-lab02-net. -
Cliquez sur Create.

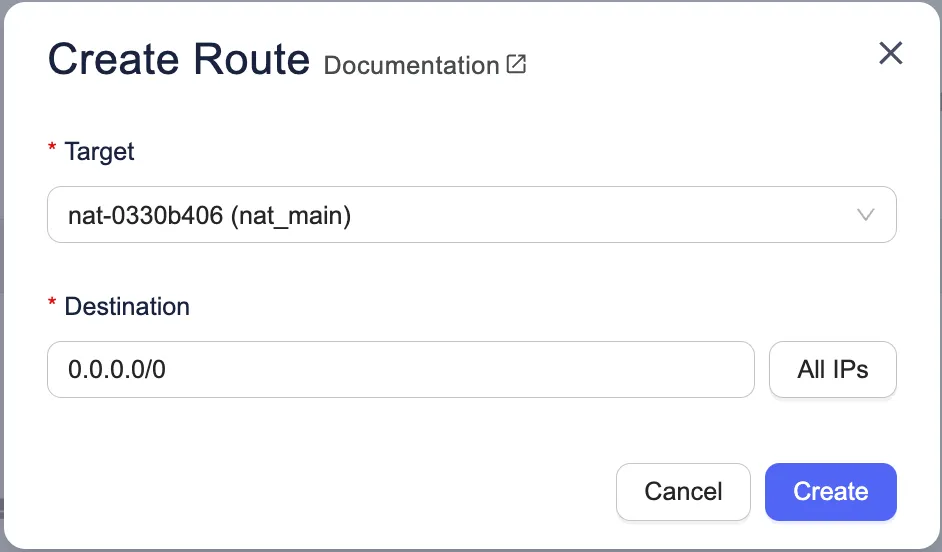

6.4 Ajouter la route vers le NAT Service
Section intitulée « 6.4 Ajouter la route vers le NAT Service »-
Cliquez sur le nom de la route table
architecte-lab02-rt-private. -
Cliquez sur l’onglet Routes.
-
Cliquez sur Create Route.
-
Dans le champ Destination, sélectionnez All IPs (0.0.0.0/0).
-
Dans le champ Target, sélectionnez NAT Service puis choisissez
architecte-lab02-nat. -
Cliquez sur Create.

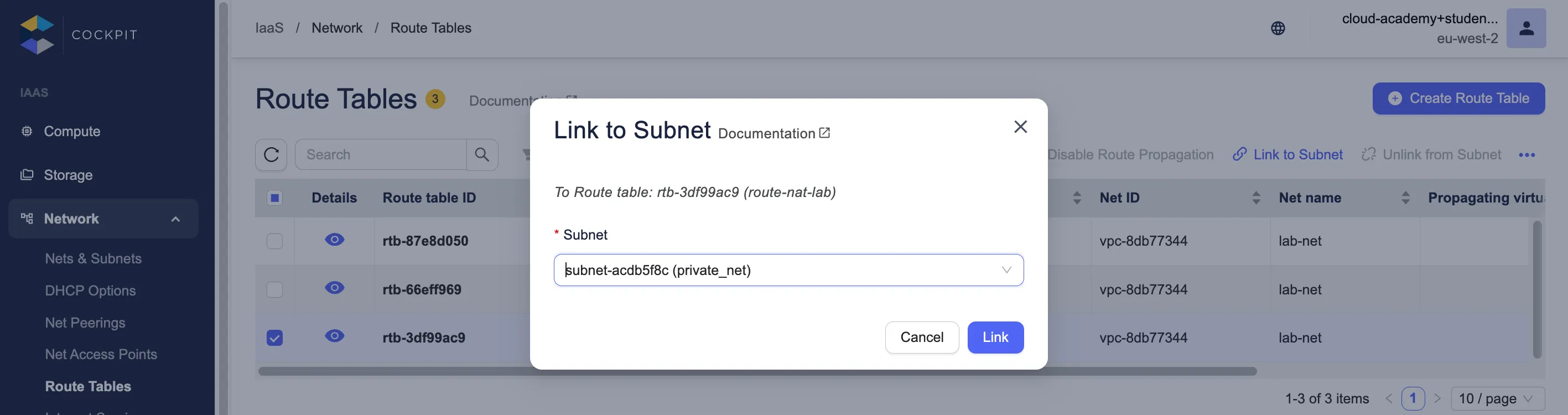

6.5 Associer la route table privée au Subnet privé
Section intitulée « 6.5 Associer la route table privée au Subnet privé »-
Cliquez sur l’icône d’édition (rouage) à droite de la route table
architecte-lab02-rt-private. -
Sélectionnez le Subnet
architecte-lab02-private-net. -
Cliquez sur Update.

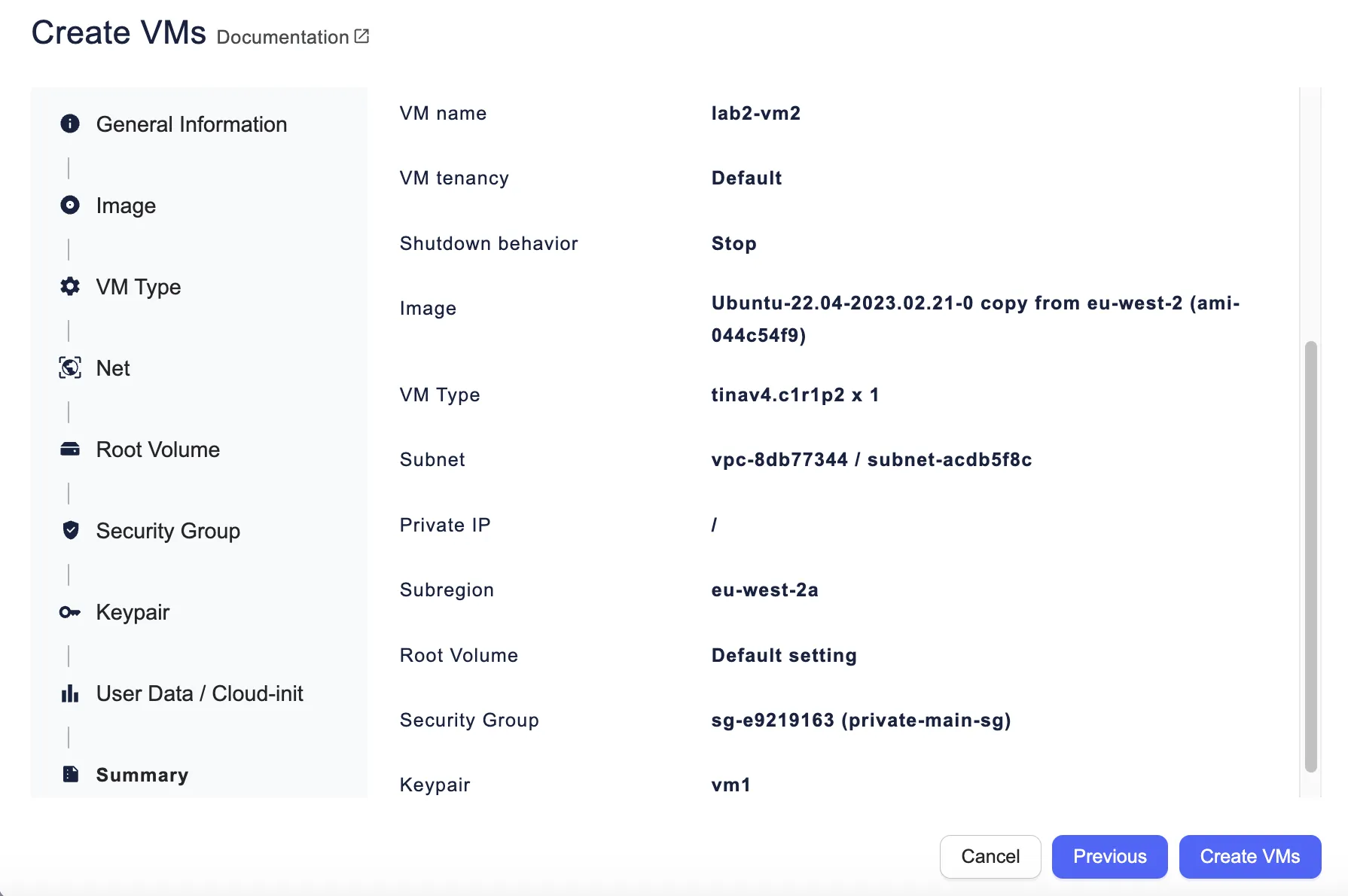

7. Déployer la VM privée dans le Subnet privé
Section intitulée « 7. Déployer la VM privée dans le Subnet privé »7.1 Créer la VM privée
Section intitulée « 7.1 Créer la VM privée »-
Dans le menu, sélectionnez Compute > VMs.
-
Cliquez sur Create VMs.
-
Dans le champ Name, saisissez :
architecte-lab02-vm-private -
Dans le champ Image, sélectionnez l’image ubuntu-22.04 la plus récent du propriétaire OUTSCALE.
-
Dans la section VM Type, laissez les valeurs par défaut (1 vCore, 1 Gio).
-
Dans la section Net :
- Décochez Public Cloud.
- Sélectionnez le Net
architecte-lab02-net. - Sélectionnez le Subnet
architecte-lab02-private-net.
-
Dans la section Security Groups :
- Cochez Select one or more existing security groups.
- Sélectionnez le Security Group
architecte-lab02-sg-private.
-
Dans la section Key Pair, sélectionnez la même paire de clés que pour la VM bastion.
-
Cliquez sur Create.

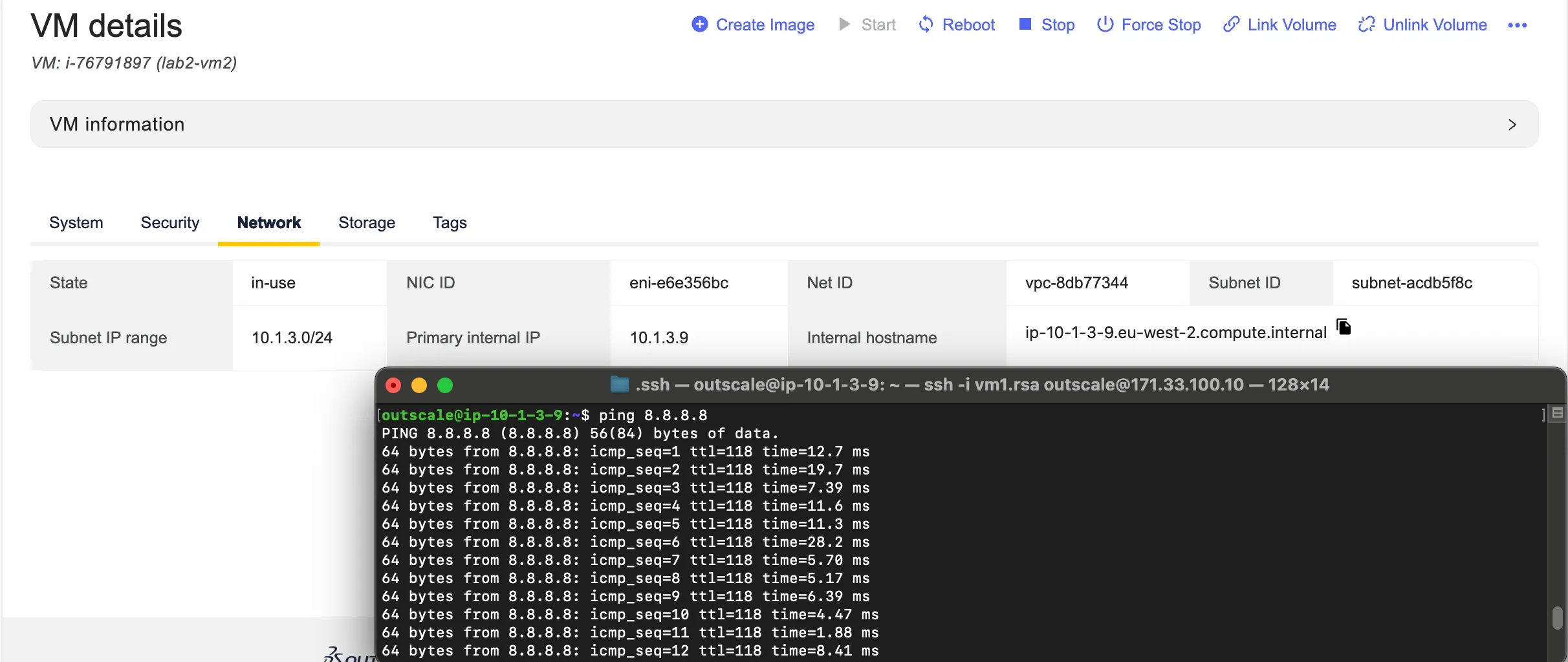

8. Tester la connectivité
Section intitulée « 8. Tester la connectivité »8.1 Connexion à la VM bastion
Section intitulée « 8.1 Connexion à la VM bastion »-
Récupérez l’adresse IP publique de la VM bastion depuis le tableau de bord VMs.

-
Connectez-vous en SSH à la VM bastion :
Terminal window ssh -i /chemin/vers/votre/cle_privee.rsa outscale@<IP_PUBLIQUE_BASTION>

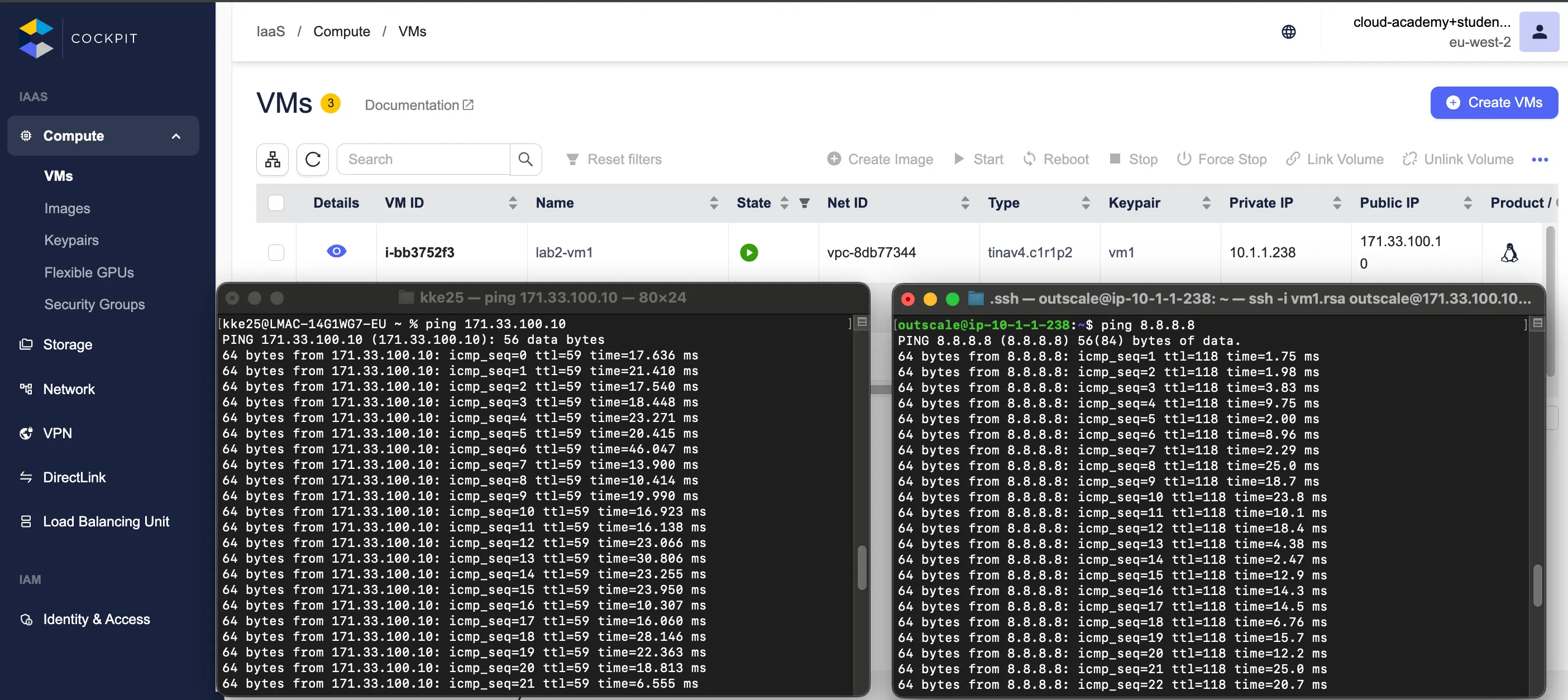

8.2 Vérifier la connectivité Internet depuis la VM bastion
Section intitulée « 8.2 Vérifier la connectivité Internet depuis la VM bastion »-
Depuis la VM bastion, exécutez la commande suivante pour vérifier la connectivité Internet :
Terminal window ping -c 4 8.8.8.8Vous devriez obtenir des réponses.

8.3 Connexion à la VM privée via la VM bastion
Section intitulée « 8.3 Connexion à la VM privée via la VM bastion »-
Modifiez votre fichier
~/.ssh/configpour faciliter la connexion :Terminal window Host architecte-lab02-vm-bastionIdentityFile /chemin/vers/votre/cle_privee.rsaHostName <IP_PUBLIQUE_BASTION>User outscaleHost <IP_PRIVEE_VM>IdentityFile /chemin/vers/votre/cle_privee.rsaUser outscaleProxyJump architecte-lab02-vm-bastion -
Connectez-vous directement à la VM privée via la VM bastion :
Terminal window ssh <IP_PRIVEE>(Remplacez
<IP_PRIVEE>par l’adresse IP privée de votre VM privée)
8.4 Vérifier la connectivité Internet depuis la VM privée
Section intitulée « 8.4 Vérifier la connectivité Internet depuis la VM privée »-
Depuis la VM privée, exécutez la commande suivante :
Terminal window ping -c 4 8.8.8.8Vous devriez obtenir des réponses grâce au NAT Service.
-
Vérifiez que vous pouvez mettre à jour les packages :
Terminal window sudo apt update

Validation du lab
Section intitulée « Validation du lab »Pour valider que votre lab est correctement configuré, vérifiez les points suivants :
- Le Net
architecte-lab02-netexiste avec le CIDR10.1.0.0/16. - Les trois Subnets (
architecte-lab02-pub-net1,architecte-lab02-pub-net2,architecte-lab02-private-net) existent avec les bons CIDR. - L’Internet Service
architecte-lab02-isest créé et associé au Net. - Le NAT Service
architecte-lab02-natest créé dans le Subnetarchitecte-lab02-pub-net2. - Les deux route tables (
architecte-lab02-rt-publicetarchitecte-lab02-rt-private) existent avec les bonnes routes. - Les deux Security Groups (
architecte-lab02-sg-publicetarchitecte-lab02-sg-private) existent avec les bonnes règles. - La VM bastion
architecte-lab02-vm-bastionest déployée dansarchitecte-lab02-pub-net1avec une IP publique. - La VM privée
architecte-lab02-vm-privateest déployée dansarchitecte-lab02-private-netsans IP publique. - La VM bastion peut accéder à Internet (ping vers 8.8.8.8).
- La VM privée peut accéder à Internet via le NAT Service (ping vers 8.8.8.8).
- Vous pouvez vous connecter à la VM privée via la VM bastion.
Pour aller plus loin
Section intitulée « Pour aller plus loin »- Essayez de déployer une troisième VM dans le Subnet public
architecte-lab02-pub-net2et vérifiez qu’elle peut communiquer avec la VM privée. - Configurez un load balancer devant la VM bastion pour répartir la charge.
- Explorez les fonctionnalités avancées des Security Groups (règles de sortie, logging).
Question : Pourquoi est-il important de placer le NAT Service dans un Subnet public plutôt que privé ?
💡 Correction — Placement du NAT Service
Le NAT Service a besoin d’atteindre Internet pour y relayer le trafic des VMs privées. Pour cela, deux conditions sont nécessaires :
- il doit disposer d’une IP publique, qui sera l’adresse de sortie de toutes les VMs privées ;
- son Subnet doit avoir une route vers l’Internet Service (
0.0.0.0/0 → Internet Service).
C’est cette route qui rend un Subnet public. Dans un Subnet privé, la route table n’envoie pas vers l’Internet Service : le NAT Service aurait une IP publique, mais aucun chemin pour sortir.
Le chemin complet d’un paquet est donc : VM privée → route table privée → NAT Service → route table publique → Internet Service → Internet.
Nettoyage du lab
Section intitulée « Nettoyage du lab »Attention : avant de supprimer une ressource, vérifiez qu’elle n’est pas utilisée par d’autres labs.
Ressources à conserver pour les labs suivants
Section intitulée « Ressources à conserver pour les labs suivants »Si vous prévoyez de continuer avec le Lab 03, ne supprimez pas les ressources suivantes :
- Le Net :
architecte-lab02-net - Les Subnets :
architecte-lab02-pub-net1,architecte-lab02-pub-net2,architecte-lab02-private-net - Les Route Tables :
architecte-lab02-rt-public,architecte-lab02-rt-private(nécessaires pour le routage vers Internet) - L’Internet Service :
architecte-lab02-is(nécessaire pour associer les IPs publiques) - Les Security Groups :
architecte-lab02-sg-public,architecte-lab02-sg-private - L’IP publique :
architecte-lab02-vm-bastion-ip
Ressources à supprimer
Section intitulée « Ressources à supprimer »Supprimez les ressources suivantes qui ne seront pas réutilisées :
-
Supprimer les VMs (Terminate) :
architecte-lab02-vm-privatearchitecte-lab02-vm-bastion
-
Supprimer les IPs publiques (Release) :
architecte-lab02-nat-ip
-
Supprimer le NAT Service :
architecte-lab02-nat
